1. 产品介绍
1.1产品概述

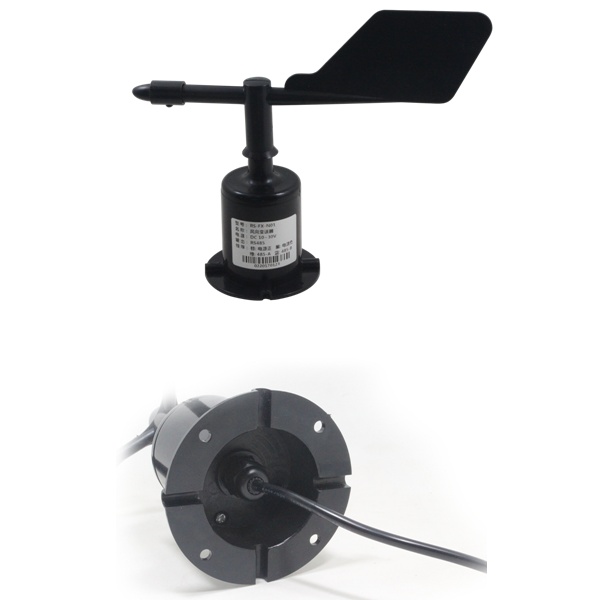

RS-FXJT-N01-360风向变送器,外形小巧轻便,便于携带和组装,全新的设计理念可以有效获得风向信息,壳体采用聚碳酸酯复合材料,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用不变形,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。
1.2功能特点
n量程:0~359.9度
n防电磁干扰处理
n采用高性能进口轴承,转动阻力小,测量精确
n聚碳酸酯外壳,机械强度大,硬度高,耐腐蚀、不生锈可长期使用于室外
n设备结构及重量经过精心设计及分配,转动惯量小,响应灵敏
n标准ModBus-RTU通信协议,接入方便
1.3主要技术指标
直流供电(默认) | 10~30V DC |
功耗 | ≤0.3W |
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH |
通信接口 | 485通讯(modbus)协议 波特率:2400、4800(默认)、9600 数据位长度:8位 奇偶校验方式:无 停止位长度:1位 默认ModBus通信地址:1 支持功能码:03 |
参数设置 | 用提供的配置软件通过485接口进行配置 |
测量范围 | 0-359.9° |
精度 | ±1° |
动态响应速度 | ≤0.5s |
2. 设备安装说明
2.1 设备安装前检查
设备清单:
■变送器设备1台
■安装螺丝4个
■合格证、保修卡、接线说明等
■USB转485(选配)
■485终端电阻(选配)
2.2 接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
2.3 电气接线
线色 | 说明 | |
电 源 | 棕色 | 电源正(10~30V DC) |
黑色 | 电源负 | |
通 信 | 绿色 | 485-A |
蓝色 | 485-B |
2.4 现场布线说明
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参考资料包中《485设备现场接线手册》。
2.5安装方式
采用法兰安装,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘?80mm,在?68mm的圆周上开四个均?4.5mm的安装孔,使用螺栓将其紧紧固定在支架上,保证风向数据的准确性,法兰连接使用方便,能够承受较大的压力。
