1. 产品介绍
1.1 产品概述
该变送器广泛适用通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。该变送器带有液晶显示,实时显示温湿度,多种外延探头可选,探头线*长30米,采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、PLC、变频器、工控主机等设备。安全可靠,外观美观,安装方便。
1.2 功能特点

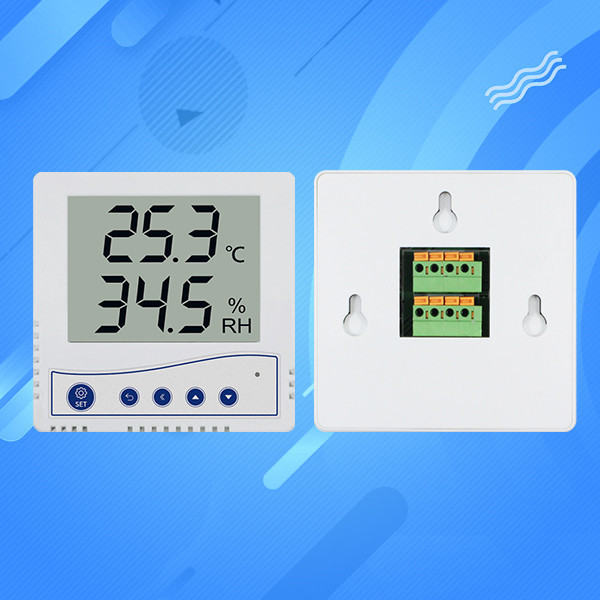

* 带有86壳液晶显示屏,实时显示温湿度
* 采用瑞士进口的测量单元
* 采用专用的模拟量电路,使用范围宽
* 10~30V宽电压范围供电,规格齐全,安装方便
* 可同时适用于四线制与三线制接法
1.3 主要技术指标
直流供电(默认) 10~30V DC
功耗 电流输出 1.2W 电压输出 1.2W
精度
(默认) 湿度 ±3%RH(5%RH~95%RH,25℃) 温度 ±0.5℃(25℃)
变送器电路工作温度 -20℃~+60℃,0%RH~80%RH
探头工作温度 -40℃~+120℃,默认-40℃~+80℃
探头工作湿度 0%RH-99%RH
长期稳定性 湿度 ≤1%RH/y 温度 ≤0.1℃/y
响应时间 湿度 ≤8s(1m/s风速) 温度 ≤25s(1m/s风速)
输出信号 电流输出 4~20mA 电压输出 0~5V/0~10V
负载能力 电压输出 输出电阻≤250Ω 电流输出 ≤600Ω
2. 产品选型
RS- 公司代号
WS- 温湿度变送、传感器 I20- 4~20mA电流输出 V05- 0~5V电压输出 V10- 0~10V电压输出 1A- 86液晶壳 5 外延精装探头:探头带有安装座,方便安装;探头防水,反应灵敏,但不适用于粉尘特别大的场合; 6 外延防水探头:探头防水,反应速度稍慢,适用于粉尘特别大的场合;但如果现场经常淋水,会导致探头湿度迟迟降不下来;
3.温湿度的计算方法
3.1 电流型输出信号的转换计算
例如:量程-40~80℃,4~20mA输出,当输出信号为10mA时,计算当前的温度值。此温度量程的跨度为120℃,用16mA的电流信号来表达,120℃/16mA=7.5℃/mA,即电流1mA代表温度变化7.5℃,测量值10mA-4mA=6mA,6mA*7.5℃=45℃。45+(-40)=5℃,所以当前温度为5℃。
3.2 电压型输出信号的转换计算
例如:量程-40~80℃,0-10V输出,当输出信号为5V时,计算当前的温度值。此温度量程的跨度为120℃,用10V的电压信号来表达,120℃/10V=12℃/V,即电压1V代表温度变化12℃,测量值5V-0=5V,5V*12℃=60℃。60+(-40)=20℃,所以当前温度为20℃。
4. 常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误,量程请查阅技术指标。
2)接线方式不对或者接线顺序错误。
3)供电电压不对(针对0-10V型均为24V供电)。
4)变送器与采集器之间距离过长,造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
