1. 产品介绍

1.1 产品概述

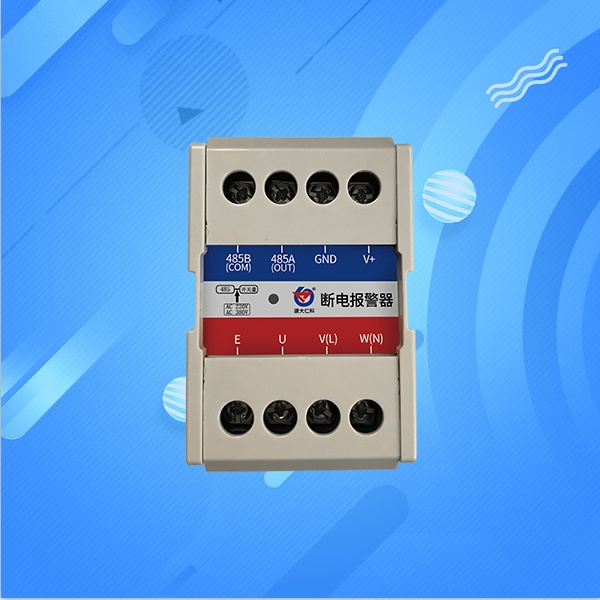

该报警器能够进行单相电断电检测，三相三线、三相四线断电及缺相检测。报警信号可选485输出，亦可选开关量干接点输出。485输出为标准ModBus-RTU，*远通信距离2000米，可直接接入现场的PLC、工控表、组态屏或组态软件。设备采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm导轨，广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所。

1.2 功能特点

采用我公司**技术，可兼容检测单相AC220V、三相三相制、三相四线制AC380V，内部算法自动识别外部电网。

1.3 主要技术指标

1.4产品选型

2. 通讯协议示例以及解释

询问帧: 读取设备地址0x01的电网状态

应答帧: 电网状态为断电

电网状态说明：

3. 常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
