1. 产品介绍
1.1 产品概述

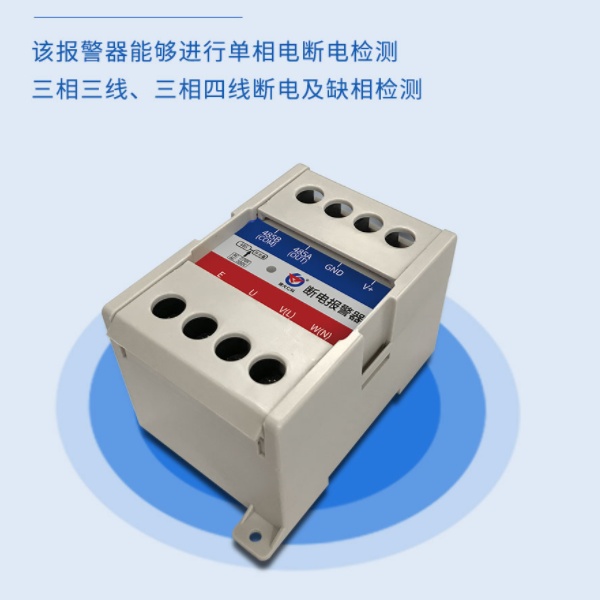

该报警器能够进行单相电断电检测,三相三线、三相四线断电及缺相检测。报警信号可选485输出,亦可选开关量干接点输出。485输出为标准ModBus-RTU,*远通信距离2000米,可直接接入现场的PLC、工控表、组态屏或组态软件。设备采用卡轨式外壳,即可壁挂安装也可现场安装于标准DIN35mm导轨,广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所。
1.2 功能特点
采用我公司**技术,可兼容检测单相AC220V、三相三相制、三相四线制AC380V,内部算法自动识别外部电网。
1.3 主要技术指标
供电 | DC10-30V | |
功耗 | 继电器输出 | 1.2W |
RS485输出 | 0.4W | |
检测电压 | 单相 | |
三相三线制 | ||
三相四线制 | ||
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | |
输出信号 | 继电器输出 | 常开触点 |
RS485输出 | RS485(ModBus协议) |
1.4产品选型
RS- | 公司代号 | ||
DD- | 断电报警器 | ||
R01 | 继电器常开点 | ||
N01 | 485通讯(Modbus协议) |
2. 设备安装说明
2.1 设备安装前检查
设备清单:
■断电报警器设备1台
■保修卡、合格证、接线手册等
2.2接口说明
2.2.1 电源及485信号接线
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。该产品内部不带电池,使用时必须配合ups不间断电源或者蓄电池使用。
2.2.2继电器接口接线
开关量型设备具有1路继电器输出,两条出线为常开触点。
2.3具体型号接线
2.3.1 485接口
PC标识 | 说明 |
V+ | 电源正(10~30V DC) |
GND | 电源负(GND) |
485A | 485-A |
485B | 485-B |
E | 地(零线) |
U | 三相电U |
V (L) | 三相电V或单相电L |
W (N) | 三相电W或单相电N |
2.3.2 开关量接口
PC标识 | 说明 |
V+ | 电源正(10~30V DC) |
GND | 电源负(GND) |
COM、OUT | 继电器常开触点 |
E | 地(零线) |
U | 三相电U |
V (L) | 三相电V或单相电L |
W (N) | 三相电W或单相电N |
