1. 产品介绍
1.1产品概述

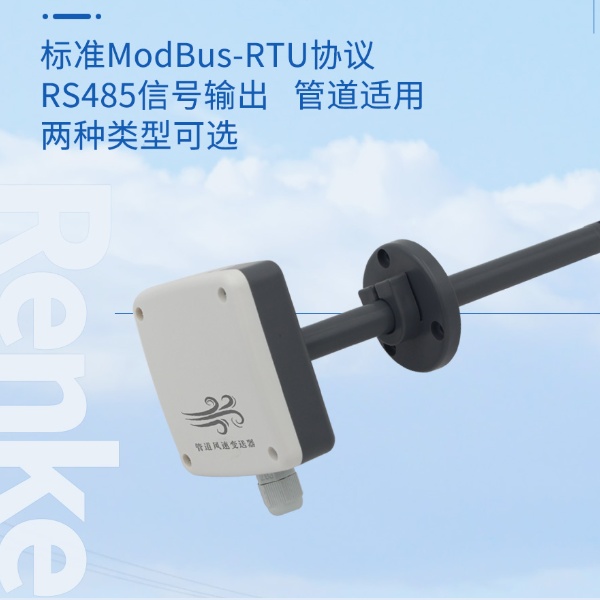

该变送器式针对管道风速测量而设计,自主研发的高精度风速测量单元,反应灵敏,能快速准确地测量微小风速,稳定性好、漂移小、精度高。该变送器同时能根据设置测量的管道截面积计算实时风量值。管道式安装方式,现场安装方便,产品采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰,设备采用进口免螺丝端子接线,使用更方便。
带有OLED屏幕轮显当前风速风量,观看更加直接方便。设备采用485通信接口,标准ModBus-RTU协议,通信地址、波特率可设置,通信线*长可达2000米。开孔式法兰盘安装,采用高品质硅胶密封圈,漏风小,经久耐用;高精度风速测量单元,启动风速小,反应灵敏,可适用于通风管道、油烟管道等环境恶劣的场合。
1.2功能特点
■高精度风速测量单元,启动风速小,反应灵敏,可适用于通风管道、油烟管道等环境恶劣的场合;
■采用公司自主研发的全量程二次标定方法,线性度好,准确度高;
■开孔式法兰盘安装,采用高品质硅胶密封圈,漏风小,经久耐用;
■测量管道截面积可设置,根据设定的管道截面积上传实时风量值;
■485通信接口,标准ModBus-RTU协议,通信地址、波特率可设置,通信线*长可达2000米;
■设备地址支持软件配置和拨码开关设置两种方式;
■量程0~10m/s 的精度为±(0.1+2%FS);量程0~15m/s,0~20m/s,0~30m/s的精度±(0.2+2%FS)m/s;
■接线端子采用进口免螺丝端子,无需工具,只要一压一插即可接线;
■采用专用的EMC抗干扰器件,可经受住现场变频器等各种强电磁干扰;
■DC10~30V宽电压范围供电,可实现远距离集中供电;
■带有风速标识方向,便于现场安装。
1.3主要技术指标
直流电源(默认) | 10-30V DC |
功耗 | 不带显示0.5W/带OLED 屏幕显示0.7W |
测量介质 | 空气、氮气、油烟废气 |
精度 | ±(0.2+2%FS)m/s |
变送器电路工作温度 | -10℃~+50℃ |
通信协议 | Modbus-RTU通信协议 |
输出信号 | 485信号 |
风速显示分辨率 | 0.1m/s |
响应时间 | 2S |
长期稳定性 | ≤0.1m/s/year |
参数设置 | 通过配置软件设置 |
测量风速范围 | 0-30 m/s |
RS- | 公司代号 | ||||
FS- | 风速变送器 | ||||
N01- | 485(Modbus协议)输出 | ||||
9TH- | 管道壳安装 | ||||
空 | 不带显示 | ||||
OLED | 带OLED屏幕显示 |
2.设备安装前检查
设备清单:
■变送器设备1台
■合格证、保修卡、校准报告等
■自攻螺丝和膨胀塞各3个
■USB转485(选配)
■485终端电阻(多台设备赠送)
2.1安装步骤
注意需要在管道的侧面或者下面安装,不能采用从上至下安装方式。先在通风管道上打一个直径20mm的孔,将风管插入到孔中,调整设备的方向使设备的箭头方向与风速的方向一致,可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上,固定设备,完成安装。
3.常见问题及解决办法
设备无法连接到PLC或电脑可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
