1. 产品介绍
1.1产品概述

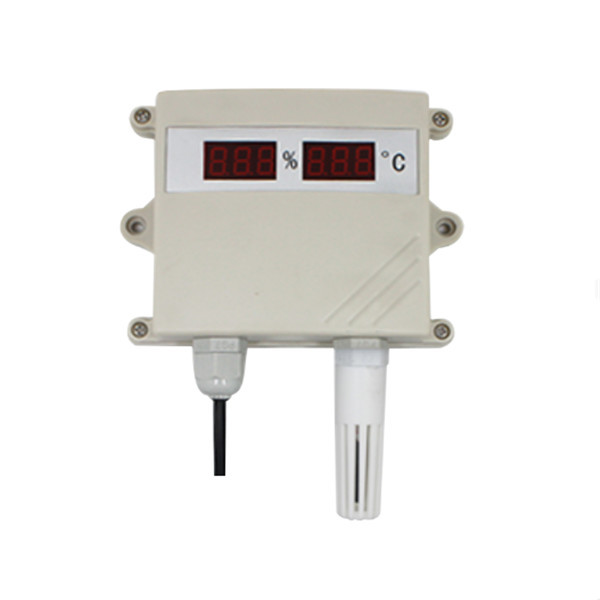

该产品为壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好,具有显示功能,实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套,探头与壳体直接相连外观美观大方。输出信号类型分为RS485,*远可通信2000米,标准的modbus协议,支持二次开发。
1.2功能特点
采用瑞士进口的测量单元,测量精确。采用专用的485电路,通信稳定。10~30V宽电压范围供电,规格齐全,安装方便。
1.3主要技术参数
直流供电(默认) | DC 10-30V | ||
功耗 | 0.4W | ||
A准精度 | 湿度 | ±2%RH(5%RH~95%RH,25℃) | |
温度 | ±0.4℃(25℃) | ||
B准精度 (默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) | |
温度 | ±0.5℃(25℃) | ||
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH | ||
探头工作温度 | -40℃~+120℃,默认-40℃~+80℃ | ||
探头工作湿度 | 0%RH-100RH | ||
温度显示分辨率 | 0.1℃ | ||
湿度显示分辨率 | 0.1%RH | ||
温湿度刷新时间 | 1s | ||
长期稳定性 | 湿度 | ≤1%RH/y | |
温度 | ≤0.1℃/y | ||
响应时间 | 湿度 | ≤4s(1m/s风速) | |
温度 | ≤15s(1m/s风速) | ||
输出信号 | RS485(Modbus协议) |
1.4产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
N01- | 485通讯(Modbus-RTU协议) | ||||
SMG- | 壁挂数码管王字壳 | ||||
FL | 法兰盘安装 | ||||
LW | 四分管螺纹安装 |
2.设备安装说明
2.1设备安装前检查
设备清单:
■温湿度变送器设备1台
■合格证、保修卡、校准报告等
■膨胀塞2个、自攻螺丝2个
■ USB转485(选配)
■ 485终端电阻(多台设备赠送)
2.2 安装方式
特别说明:
1)485线场布线时有一定的规范要求,详情请见资料包《485设备现场接线手册》。
2)设备接入485总线时,确保多台设备地址不会重复。
2.3接线说明
电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
2.4 具体接线
线色 | 说明 | |
电 源 | 棕色 | 电源正(10~30V DC) |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
3. 通信协议
3.1 通讯基本参数
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s |
3.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构≥4 字节的时间
地址码:为变送器的地址,在通讯网络中是独有的(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
从机应答帧结构:
地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
3.3 寄存器地址
寄存器地址 | PLC或组态地址 | 内容 | 操作 |
0000 H | 40001 | 湿度 | 只读 |
0001 H | 40002 | 温度 | 只读 |
3.4 通讯协议示例以及解释
举例:读取设备地址0x01的温湿度值
问询帧(16进制):
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
应答帧(16进制):(例如读到温度为-10.1℃,湿度为65.8%RH)
地址码 | 功能码 | 返回有效字节数 | 湿度值 | 温度值 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x04 | 0x02 0x92 | 0xFF 0x9B | 0x5A | 0x3D |
温度计算:
当温度低于 0 ℃时温度数据以补码的形式上传。
温度:FF9B H(十六进制)= -101 =>温度= -10.1℃
湿度计算:
湿度:292 H (十六进制)= 658 =>湿度 = 65.8%RH
4. 常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1).
3)波特率,校验方式,数据位,停止位错误.
4)485总线有断开,或者A、B线接反
5)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
6)USB转485驱动未安装或者损坏
7)设备损坏。
