1. 产品介绍

1.1 产品概述

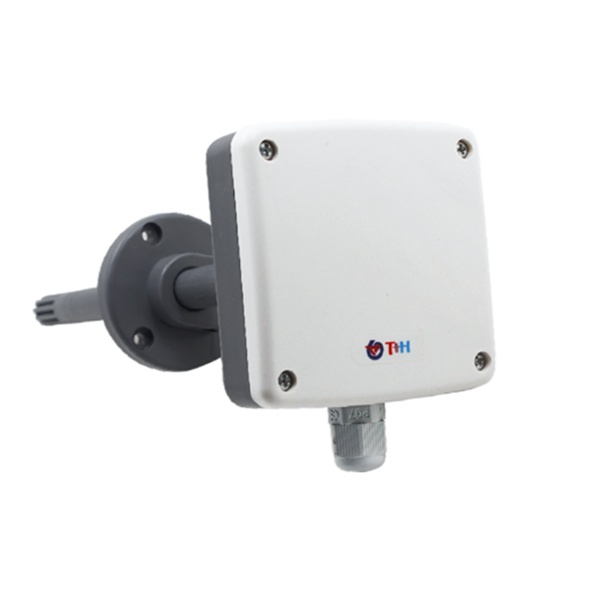

该变送器专业应用于管道温湿度测量，采用标准工业接口0~10V及0~5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。采用进口温湿度测量单元，漂移小、精确度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采用25um高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘场合，经久耐用。

1.2 功能特点

n温湿度采集，0～10V、0-5V模拟量信号输出；

n-40～80℃、-35～35℃、-35～50℃、0～50℃等多种温度量程拨码设置，现场可自由更改，其他量程也可定制；

n温度精度±0.3℃、湿度精度±3%RH，高精度、低漂移；

n接线端子采用**级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm²；

n采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

n24～30V交直流宽电压范围供电，可同时适用于四线制与三线制接法；

n法兰盘上带有高品质硅胶密封圈，在安装时，可以确保设备和排风管之间的密封性，大大减少排风管内气体的流出，限度的保证了数据测量的准确性。

1.3 主要技术指标

2.产品选型

3.温湿度计算方法

3.1 电压型输出信号转换计算

例如：量程-40～80℃，0-10V输出，当输出信号为5V时，计算当前的温度值。此温度量程的跨度为120℃，用10V的电压信号来表达，120℃/10V=12℃/V，即电压1V代表温度变化12℃，测量值5V-0=5V，5V*12℃=60℃。60+（-40）=20℃，所以当前温度为20℃。

4.设备安装说明

4.1设备安装前检查

n变送器设备1台

n自攻螺丝和膨胀塞各3个

n合格证、保证卡、校准报告等

4.2安装步骤

先在通风管道上打一个直径16mm的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上，固定设备，完成安装。

4.3接线

电源接线：

电源可选择直流电压18~35V 电压，交流可选择24V±20%电压。

输出接口接线：

设备标配是具有2路独立的模拟量输出，如表格所示。同时适应三线制与四线制。

5.常见问题及解决办法

5.1 无输出或输出错误

可能的原因：

1）量程对应错误导致PLC计算错误，量程请查阅第3章节；

2）接线方式不对或接线顺序错误；

3）供电电压不对；

4）变送器与采集器之间距离过长，造成信号紊乱；

5）设备损坏；
