1. 产品介绍

1.1产品概述

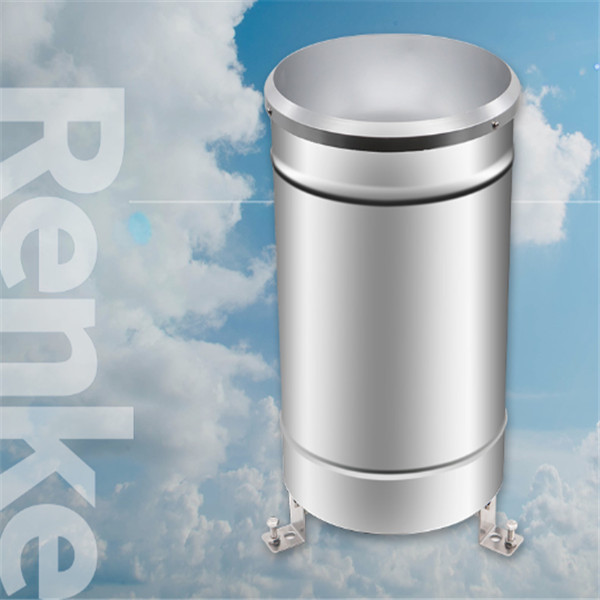

本仪器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。

本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出，可直接读取降雨量，无需二次计算，简单方便。

本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。

本仪器的引水漏斗与翻斗支架为紧配合安装，一般情况下不必取下引水漏斗。

本仪器的水路通道部件引水漏斗、翻斗及排水漏斗用进口优质透明材料制作，使仪器动态工作过程观测更为一目了然。

本仪器的翻斗上装有两个恒磁钢，干簧管支架上装有两个干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。本仪器与遥测终端机连接时，应配有匹配的接口电路，以防止因干簧管抖动和因翻斗回跳引发的计数、报讯错误。

本仪器出厂时已将翻斗倾角调整螺丝锁定在倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将翻斗按照本说明书相关要求将翻斗安装在翻斗支架上的2个轴套中并将翻斗支架调水平使水平泡位于中心位置即可投入使用，不必现场再调整翻斗倾角。

1.2主要技术指标

承雨口径：φ200mm；刃口锐角：40°～45°

分辨率：0.2mm；

测量准确度：≤±2%（室内人工降水、以仪器自身排水量为准）

雨强范围：0mm～4mm/min（允许通过雨强8mm/min）

通讯方式：485通讯（标准MODBUS-RTU协议）

工作环境：

环境温度：0～50℃

相对湿度：<95%(40℃)

供电范围：10~30V

1.3产品选型

注意：配套托片请另行购买。

2. 设备安装说明

设备安装前检查

（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全；

（2）认真阅读产品使用说明书，产品合格证；

（3）检查仪器外观是否损伤，尤其是检查翻斗是否完好无损，并注意妥善放置好翻斗，防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖，并且不要用手指触摸翻斗的内壁，避免污损翻斗，以损害仪器准确度。

3. 维护与保养

a日常养护

本仪器长期处于室外，使用环境相当恶劣，因此仪器的承雨口内壁应经常用软布擦拭，保持承雨口清洁，如发现承雨口内有树叶等异物应及时清理，保持水路畅通。仪器长期不用时，应在仪器环口上加盖上盖保护承雨口；

仪器长期工作一般一个月要清理一次，三个月必须清理一次；

b翻斗的清洗

翻斗是本仪器的关键部件，它直接影响仪器的测量准确度，久而久之，翻斗内壁会沉积少许灰尘或油污，因此，应对翻斗进行清洗。清洗时，可用清水将翻斗内壁反复冲洗干净或用脱脂毛笔轻轻刷洗，严禁用手或其它物体洗刷翻斗内壁。

c翻斗翻动灵活性检查

检查时可用手轻轻向上托住翻斗使其保持在水平位置，检验翻斗是否能左右灵活翻动。如发现翻斗在水平位置不能自由回转，说明翻斗轴尖与宝石轴承之间可能存有脏物，此时可按照本说明书拆装翻斗的方法步骤规定重新取下翻斗进行清理轴尖和宝石轴承中的异物后再行安装问题即可解决。

注意：清洗翻斗时严禁在宝石轴承中添加润滑油脂或其它溶液。

4. 常见问题及解决办法

本文表列出了仪器可能发生的一般故障现象、原因及故障排除方法。

注意：上表中，所列出的故障现象不一定全部是雨量计自身故障，在检查仪器自身故障并排除故障之后还应该检查仪器传输出线、数据采集装置、等设备是否存在故障，并一一予以排除解决。
