1. 系统概述

RS-FQXZ-M监控主机是一款农业气象站专用控制主机。该设备具有1路ModBus-RTU主站接口（可通过此接口连接我司485变送器：1路空气温湿度，1路土壤温度+水分，1路土壤EC+PH，1路二氧化碳，1路光照，一路氮磷钾，2路继电器输出（选配）；该设备可通过GPRS方式将数据上传值监控软件平台，同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该主机还能外接1路LED屏显示（点阵数96*48）。

1.1 功能特点

n具有1路ModBus-RTU主站接口可接入我司485变送器：土壤温度水分、土壤EC、PH、光照、CO2、氮磷钾、等变送器。

n选配2路继电器输出，可做远程手动控制。

n1路多功能GPRS通信接口，只需插入一张卡便可将数据上传至远端监控软件平台。

n具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接192*96的室外屏（选配）。

n可外接1路室外LED单色显示屏，点阵96*48。

n不带LED屏显示时，可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题

n设备独有8位地址，易于管理识别，可搭配我司提供的多种软件平台。

1.2 技术参数

1.3 产品选型

RS-FQXZ-M为气象主机的基本型号，具体监测要素用户可自己选择。

1.4监测要素

2.1设备安装前检查

设备清单：（选型不同，设备数量不同，具体以现场实际为准）

■百叶盒多合一变送器1台

■室内气象监控一体机（包括钥匙1把）

■托片1个、螺丝12套

■ 1拖3对插线1根

■吊环

2.2安装

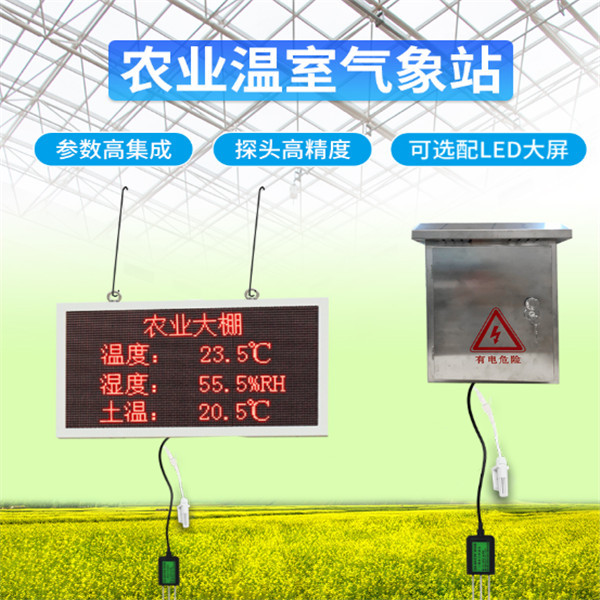

所有部分安装完成后，效果如下图：

将吊环安装在大屏上之后，并在室内找到坚固的固定点后，将大屏吊装在室内。

接线：依次把传感器的线和我司配备的一拖三的线对插，若现场使用的是多个485传感器，我司会配备多个一拖三的对插线，依次往下对插即可，3根线并无区分。

把GPRS天线从LED底部穿孔拉出，吸附在LED箱体外侧或者吸附在防水箱外侧，防止屏蔽网络型号传输。
