1. 产品介绍

1.1产品概述

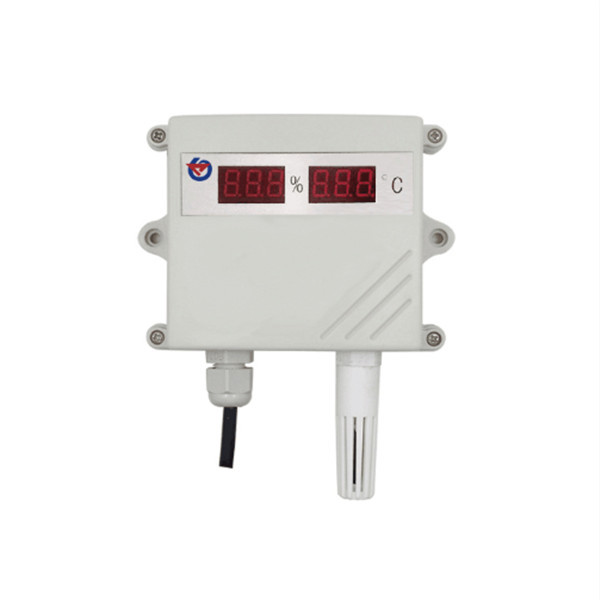

该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好，具有显示功能，实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方。输出信号类型分为RS485，*远可通信2000米，标准的modbus协议，支持二次开发。

1.2功能特点

采用瑞士进口的测量单元，测量精确。采用专用的485电路，通信稳定。10~30V宽电压范围供电，规格齐全，安装方便。

1.3主要技术参数

1.5产品选型

2．设备安装说明

2.1设备安装前检查

设备清单：

■温湿度变送器设备1台

■ 合格证、保修卡、校准报告等

■ 膨胀塞2个、自攻螺丝2个

■USB转485（选配）

■485终端电阻(多台设备赠送)

特别说明：

1）485线场布线时有一定的规范要求，详情请见资料包《485设备现场接线手册》。

2）设备接入485总线时，确保多台设备地址不会重复。

2.2接线说明

电源及485信号

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。

3. 通信协议

3.1 通讯基本参数

3.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：

初始结构≥4 字节的时间

地址码 = 1 字节

功能码= 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构≥4 字节的时间

地址码：为变送器的地址，在通讯网络中是独有的（出厂默认0x01）。

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。

数据区：数据区是具体通讯数据，注意16bits数据高字节在前！

CRC码：二字节的校验码。

主机问询帧结构：

从机应答帧结构：

3.3 寄存器地址

3.4 通讯协议示例以及解释

举例：读取设备地址0x01的温湿度值

问询帧（16进制）：

应答帧（16进制）：（例如读到温度为-10.1℃，湿度为65.8%RH）

温度计算：

当温度低于 0 ℃时温度数据以补码的形式上传。

温度：FF9B H(十六进制)= -101 =>温度= -10.1℃

湿度计算：

湿度：292 H (十六进制)= 658 =>湿度 = 65.8%RH

4. 常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）.

3)波特率，校验方式，数据位，停止位错误.

4)485总线有断开，或者A、B线接反

5)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

6)USB转485驱动未安装或者损坏

7)设备损坏。
