1. 产品介绍
1.1产品概述

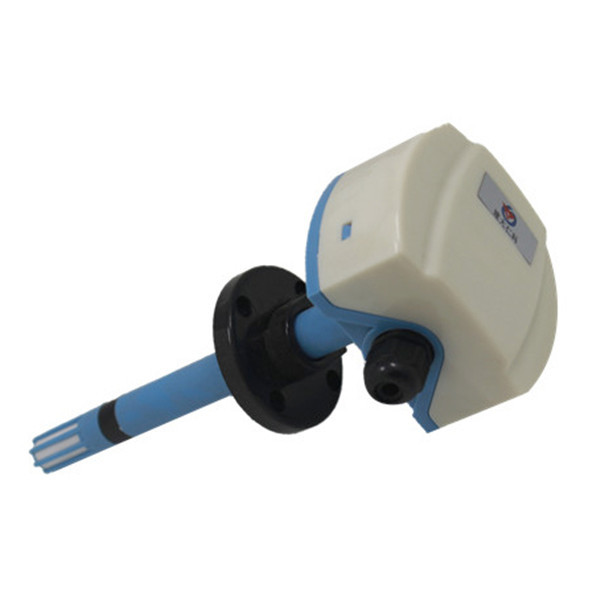

该变送器专业应用于管道温湿度测量。采用进口温湿度测量单元,漂移小、准确度高。管道式安装方式,现场安装方便,采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰;设备采用防水外壳设计,探头过滤网采用25um高强度不锈钢材料,既能保证气体分子进入又防止粉尘颗粒及水滴进入,可应用于潮湿、高粉尘场合,经久耐用。
1.2功能特点
■温湿度采集,4~20mA、0~10V、0~5V模拟量信号输出;
■-40~80℃、-20~80℃、-40~60℃、0~50℃等多种温度量程拨码设置,现场可自由更改,其他量程也可定制;
■温度精度±0.3℃、湿度精度±3%RH,高精度、低漂移;
■接线端子采用**级弹簧式免螺丝端子,一压一插即可接线,现场即使没有螺丝刀也能快速接好线,可适应线径0.3~2.0mm2;
■采用专用的EMC抗干扰器件,现场可经受住强电磁干扰,工业级处理芯片,使用范围宽;
■10~30V宽电压范围供电,可同时适用于四线制与三线制接法;
1.3主要技术指标
直流供电(默认) | 10~30V DC | |
功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
精度(默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH | |
探头工作温度 | -40℃~+120℃,默认-40℃~+80℃ | |
探头工作湿度 | 0%RH-100RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
输出信号 | 电流输出 | 4~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω |
1.4产品选型
RS- | 公司代号 | |||
WS- | 温湿度变送器、传感器 | |||
I20- | 4~20mA电流输出 | |||
V05- | 0~5V电压输出 | |||
V10- | 0~10V电压输出 | |||
9 | 管道壳 |
2. 设备安装说明
2.1 设备安装前检查
设备清单:
■变送器设备1台
■合格证、保修卡、校准报告等
■自攻螺丝和膨胀塞各3个
2.2安装步骤
先在通风管道上打一个直径20mm的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上,固定设备,完成安装。
2.3接口说明
2.3.1 电源接线
宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。
2.4 输出接口接线
序号 | 内部标识 | 说明 |
1 | T | 温度信号正 |
2 | V+ | 电源正 |
3 | GND | 电源负、温度信号负、湿度信号负 |
4 | RH | 湿度信号正 |
