1. 产品介绍
1.1 产品概述

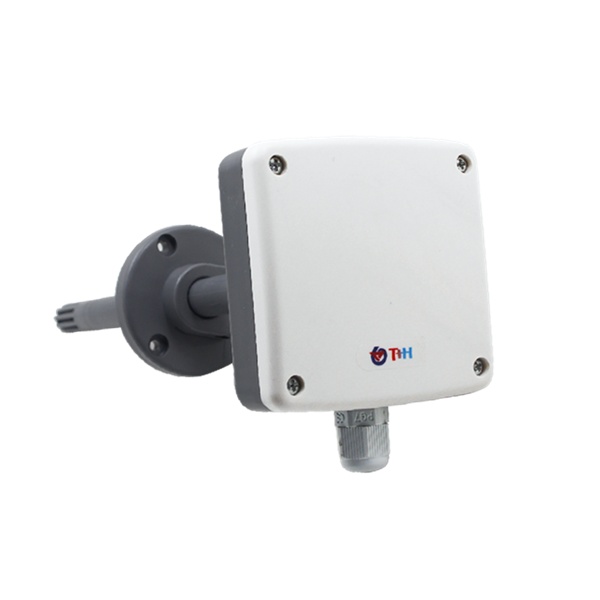

该变送器专业应用于管道温湿度测量,采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、PLC、变频器、工控主机等设备。采用进口温湿度测量单元,漂移小、准确度高。管道式安装方式,现场安装方便,采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰;设备采用防水外壳设计,探头过滤网采用25um高强度不锈钢材料,既能保证气体分子进入又防止粉尘颗粒及水滴进入,可应用于潮湿、高粉尘场合,经久耐用。
1.2 功能特点
n温湿度采集,4~20mA、0~10V、0~5V模拟量信号输出;
n-40~80℃、-35~35℃、-35~50℃、0~50℃等多种温度量程拨码设置,现场可自由更改,其他量程也可定制;
n温度精度±0.3℃、湿度精度±3%RH,高精度、低漂移;
n接线端子采用**级弹簧式免螺丝端子,一压一插即可接线,现场即使没有螺丝刀也能快速接好线,可适应线径0.3~2.0mm2;
n采用专用的EMC抗干扰器件,现场可经受住强电磁干扰,工业级处理芯片,使用范围宽;
n10~30V宽电压范围供电,可同时适用于四线制与三线制接法;
n法兰盘上带有高品质硅胶密封圈,在安装时,可以确保设备和排风管之间的密封性,大大减少排风管内气体的流出,保证了数据测量的准确性。
1.3 主要技术指标
直流供电(默认) | 10~30V DC | |
功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
精度 (默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.3℃(25℃) | |
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH | |
探头测量温度 | -40℃~+80℃ | |
探头测量湿度 | 0%RH-100RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
输出信号 | 电流输出 | 4~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω |
2.产品选型
RS- | 公司代号 | |||
WS- | 温湿度变送器、传感器 | |||
I20 | 4~20mA电流输出 | |||
V05 | 0~5V电压输出 | |||
V10 | 0~10V电压输出 | |||
9TH | 风管温湿度 |
4.温湿度计算方法
4.1 电流型输出信号转换计算
例如:量程-40~80℃,4~20mA输出,当输出信号为10mA时,计算当前的温度值。此温度量程的跨度为120℃,用16mA的电流信号来表达,120℃/16mA=7.5℃/mA,即电流1mA代表温度变化7.5℃,测量值10mA-4mA=6mA,6mA*7.5℃=45℃。45+(-40)=5℃,所以当前温度为5℃。
4.2 电压型输出信号转换计算
例如:量程-40~80℃,0-10V输出,当输出信号为5V时,计算当前的温度值。此温度量程的跨度为120℃,用10V的电压信号来表达,120℃/10V=12℃/V,即电压1V代表温度变化12℃,测量值5V-0=5V,5V*12℃=60℃。60+(-40)=20℃,所以当前温度为20℃。
5.设备安装说明
5.1 设备安装前检查
n变送器设备1台
n自攻螺丝和膨胀塞各3个
n合格证、保证卡、校准报告等
5.2 安装步骤
先在通风管道上打一个直径16mm的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上,固定设备,完成安装。
