1. 产品介绍
1.1 产品概述

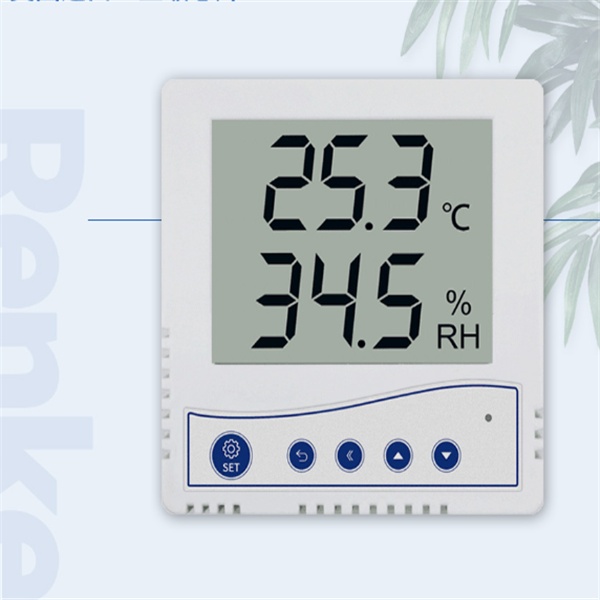

该变送器广泛适用通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。该变送器带有液晶显示,实时显示温湿度,多种外延探头可选,探头线*长30米,采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、PLC、变频器、工控主机等设备。安全可靠,外观美观,安装方便。
1.2 功能特点
n带有86壳液晶显示屏,实时显示温湿度
n采用瑞士进口的测量单元,测量精确
n采用专用的模拟量电路,使用范围宽
n10~30V宽电压范围供电,规格齐全,安装方便
n可同时适用于四线制与三线制接法
1.3 主要技术指标
直流供电(默认) | 10~30V DC | |
功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
精度 (默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | |
探头工作温度 | -40℃~+120℃,默认-40℃~+80℃ | |
探头工作湿度 | 0%RH-100RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
输出信号 | 电流输出 | 4~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω |
2. 产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
1A- | 86液晶壳 | ||||
5 | 外延精装探头:探头带有安装座,方便安装;探头防水,反应灵敏,但不适用于粉尘特别大的场合; | ||||
6 | 外延防水探头:探头防水,反应速度稍慢,适用于粉尘特别大的场合;但如果现场经常淋水,会导致探头湿度迟迟降不下来; |
3.设备安装说明
3.1 设备安装前检查
■变送器设备1台
■自攻螺丝(2个)、膨胀塞(2个)
■合格证、保修卡、校准报告等
3.2 接线
电源接线
宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。
输出接口接线
设备标配是具有2路独立的模拟量输出。同时适应三线制与四线制。
3.3 86液晶壳接线
序号 | 说明 | 序号 | 说明 |
1 | 电源正 | 5 | 温度信号正 |
2 | 电源负、温湿度信号负 | 6 | 传感器黑色线 |
3 | 传感器黄色线 | 7 | 湿度信号正 |
4 | 传感器棕色线 | 8 | 传感器蓝色线 |
4.温湿度的计算方法
4.1 电流型输出信号的转换计算
例如:量程-40~80℃,4~20mA输出,当输出信号为10mA时,计算当前的温度值。此温度量程的跨度为120℃,用16mA的电流信号来表达,120℃/16mA=7.5℃/mA,即电流1mA代表温度变化7.5℃,测量值10mA-4mA=6mA,6mA*7.5℃=45℃。45+(-40)=5℃,所以当前温度为5℃。
4.2 电压型输出信号的转换计算
例如:量程-40~80℃,0-10V输出,当输出信号为5V时,计算当前的温度值。此温度量程的跨度为120℃,用10V的电压信号来表达,120℃/10V=12℃/V,即电压1V代表温度变化12℃,测量值5V-0=5V,5V*12℃=60℃。60+(-40)=20℃,所以当前温度为20℃。
5. 常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误,量程请查阅一部分的技术指标。
2)接线方式不对或者接线顺序错误。
3)供电电压不对(针对0-10V型均为24V供电)。
4)变送器与采集器之间距离过长,造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
