1. 产品介绍

1.1 产品概述

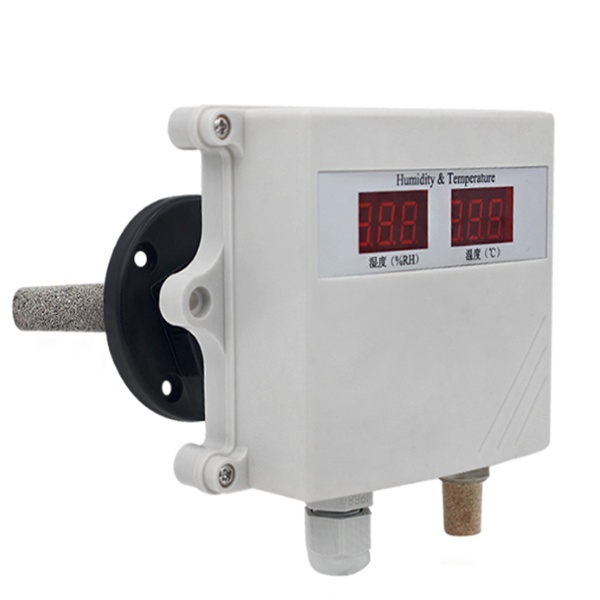

该变送器专业应用于管道温湿度测量，采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出。采用进口温湿度测量单元，漂移小、准确度高。 RS-WS-*-SMG-*温湿度变送器具有显示功能， 实时显示当前温湿度。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；外壳采用王字壳，探头采用金属防水探头，既能保证气体分子进入水滴进入，经久耐用，安装方便。

1.2 功能特点

采用瑞士进口的测量单元，测量准确。采用专用的模拟量电路，使用范围宽。10~30V宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法。

1.3 主要技术指标

2. 产品选型

3.设备安装说明

3.1 设备安装前检查

设备清单：

■温湿度变送器设备1台

■合格证、保修卡、校准报告等

■膨胀塞2个、自攻螺丝2个

3.2 接线

3.2.1: 电源接线

宽电压10~30V直流电源输入。针对0-10V输出型设备只能用24V供电。

3.2.2: 输出接口接线

设备标配是具有2路独立的模拟量输出。同时适应三线制与四线制。

3.3具体接线

4. 计算方法

4.1电流型输出信号转换计算

例如量程-40~+80摄氏度，4~20mA输出，当输出信号为12mA时，计算当前温度值。此温度量程的跨度为120度，用16mA电流信号来表达，120度/16mA=7.5度/mA，即电流1mA代表温度变化7.5度.测量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+（-40）=20度，当前温度为20度。

4.2电压型输出信号转换计算

例如量程-40~+80摄氏度，0-10V输出，当输出信号为5V时，计算当前温度值。此温度量程的跨度为120度，用10V电压信号来表达，120度/10V=12度/V，即电压1V代表温度变化12度.测量值5V-0V=5V.5V*12度/V=60度。60+（-40）=20度，当前温度为20度。

5. 常见问题及解决办法

无输出或输出错误

可能的原因：

1)量程对应错误导致PLC计算错误，量程请查技术指标。

2)接线方式不对或者接线顺序错误。

3)供电电压不对（针对0-10V型均为24V供电）。

4)变送器与采集器之间距离过长，造成信号紊乱。

5) PLC采集口损坏。

6)设备损坏。
