1. 产品介绍

1.1产品概述

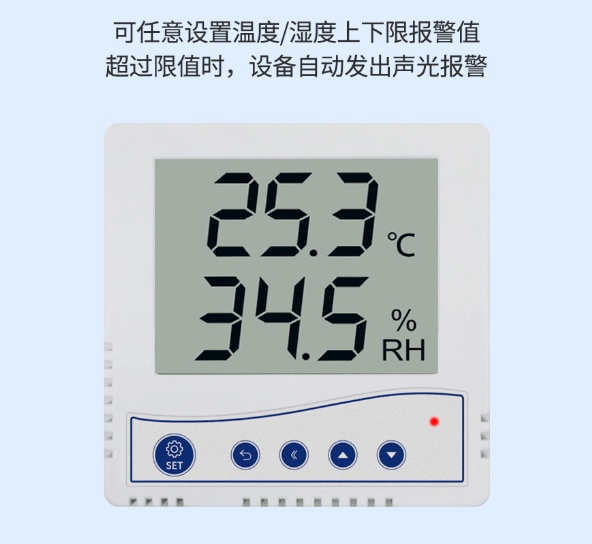

该变送器带有液晶显示，实时显示温湿度，背部免螺丝端子接线，可安装在标准86mm接线盒上。设备采用标准MODBUS-RTU 通信协议，RS485信号输出，通信距离可达2000米（实测）。探头内置型、外延型可选，广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便。

1.2功能特点

n大屏液晶显示，美观大方

n接线端子采用**级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm²

n采用高精度温湿度测量单元，现场自校准，长期稳定性好漂移小

n采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置

n10~30V直流宽电压范围供电

n探头内置外延可选，探头内置型安装简单方便，探头外延型可选多种探头应用于不同场合，探头线*长可达30米

n按键可设置参数，操作方便

1.3主要技术指标

2.产品选型

3. 设备安装说明

3.1 设备安装前检查

设备清单：

n变送器设备1台

n合格证、保修卡、校准报告等

n自攻螺丝（2个）、膨胀塞（2个）

nUSB转485（选配）

n485终端电阻(多台设备赠送)

3.2安装步骤

3.3接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。

3.4 设备接线

多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中《485设备现场接线手册》。

常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
