1.产品介绍

1.1产品概述

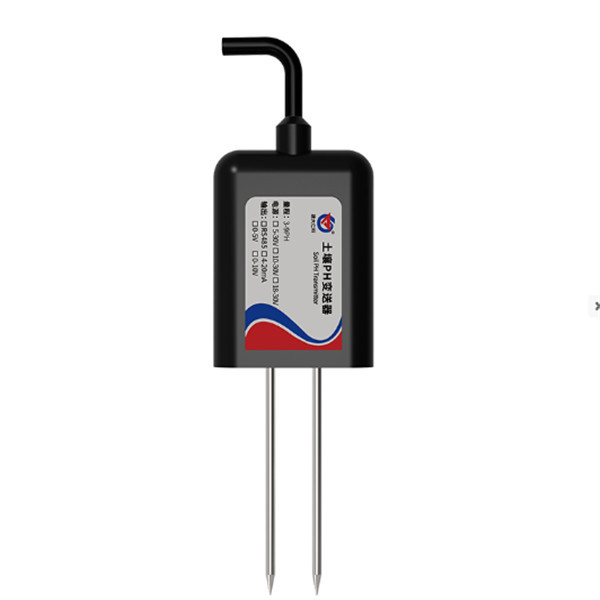

RS-PH-N01-TR-1是我司研制的一款土壤PH变送器，该变送器精度高，响应快，输出稳定，适用于各种土质。可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

可广泛应用于土壤酸碱度的检测、精细农业、林业、地质勘探、植物培育、水利、环保等领域酸碱度的测量。

1.2功能特点

1）门槛低，步骤少，测量快速，无需试剂，不限检测次数。

2）测量精度高，可达±0.3PH准确度，响应速度快，互换性好。

3）电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。

4）完全密封，耐酸碱腐蚀，可埋入土壤进行长期动态检测。

5）探针插入式设计保证测量精确，性能可靠。

1.3 技术参数

2.使用方法

2.1测量区域

测量区域为：以两探针中央为中心，直径为5cm的与探针等高的圆柱体内。如下图：

2.2速测方法

选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小范围内建议多次测量求平均值。

2.3埋地测量法

垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

3.注意事项

1、测量时探针必须全部插入土壤里。

2、野外使用注意防雷击。

3、勿暴力折弯探针，勿用力拉拽传感器引出线，勿摔打或猛烈撞击传感器。

4、传感器防护等级IP68，可以将传感器整个泡在水中。

5、由于在空气中存在射频电磁辐射，不宜长时间在空气中处于通电状态。

4.设备安装说明

4.1设备安装前检查

设备清单：

■传感器设备1台

■合格证、保修卡

4.2接口说明

电压电源输入5~30V均可。485信号线接线时注意A、B两条线不能接反，总线上多台设备间地址不能冲突。
