土壤温度水分三合一传感器建大仁科RS-ECTH-N01-TR-1

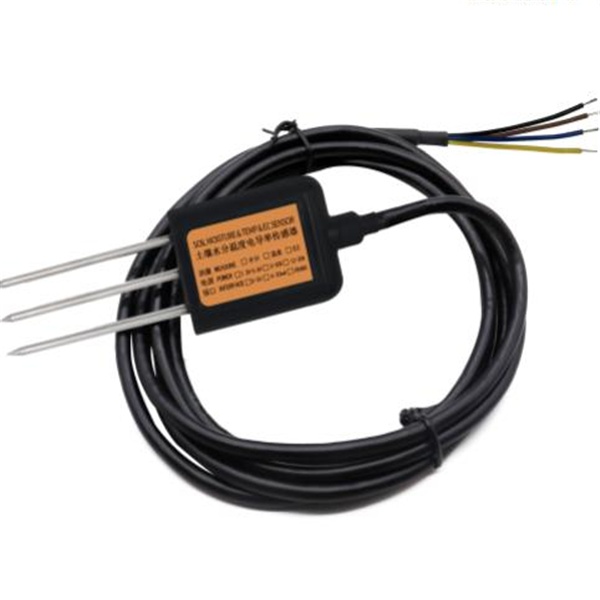

土壤温度水分三合一传感器建大仁科RS-ECTH-N01-TR-1的图片
参考报价:
面议
品牌:
关注度:
297
样本:
暂无
型号:
产地:
山东
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:山东仁科测控技术有限公司
认 证:工商信息已核实
访问量:240136
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

1.产品介绍

1.1产品概述

该传感器性能稳定灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。

该传感器适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。

1.2功能特点

1)土壤含水率、电导率以及温度三参数合一。

2)也可用于水肥一体溶液、以及其他营养液与基质的电导率。

3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。

4)完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。

5)精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。

1.3 技术参数

直流供电(默认) DC 4.5-30V

功耗 0.7W(24V DC供电)

工作温度 -40℃~+80℃

电导率参数 量程 0-20000us/cm 分辨率 10us/cm 精度 0-10000us/cm范围内为±3%;10000-20000us/cm范围内为±5%

土壤水分参数 量程 0-99% 分辨率 0.1% 精度 0-50%内2%,50-99%内3%

土壤温度参数 量程 -40~80℃ 分辨率 分辨率:0.1℃ 精度 ±0.5℃

电导率温度补偿 内置温度补偿传感器,补偿范围0-50℃

防护等级 IP68

探针材料 防腐特制电极

密封材料 黑色阻燃环氧树脂

默认线缆长度 2米,线缆长度可按要求定制

外形尺寸 45*15*123mm

输出信号 RS485(Modbus协议)

1.4产品选型

RS- 公司代号

ECTH- 电导率温度水分三合一变送器 ECH- 电导率土壤水分变送器 N01- RS485(Modbus-RTU协议) TR-1 土壤检测外壳

2.外形尺寸

设备尺寸图(单位:mm)

3.使用方法

由于电极直接测定土壤中的可溶盐离子的电导率,因此土壤体积含水率需高于约20%时土壤中的可溶离子才能正确反映土壤的电导率。在长期观测时,灌溉或者降雨后的测量值更接近真实水平。如果进行速测,可先在被测土壤处浇水,待水分充分渗透后进行测量。

如果在较坚硬的地表测量时,应先钻孔(孔径应小于探针直径),再插入土壤中并将土压实然后测量;传感器应防止剧烈振动和冲击,更不能用硬物敲击。由于传感器为黑色封装,在强烈阳光的照射下会使传感器使急剧升温(可达50℃以上),为了防止过高温度对传感器的温度测量产生影响,请在田间或野外使用时注意遮阳与防护。

3.1 速测方法

选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体,按照所需测量深度抛开表层土,保持下面土壤原有的松紧程度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。

3.2 埋地测量法

垂直挖直径>20cm的坑,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。

3.3 注意事项

1、测量时钢针必须全部插入土壤里。

2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。

3、勿暴力折弯钢针,勿用力拉拽传感器引出线,勿摔打或猛烈撞击传感器。

4、传感器防护等级IP68,可以将传感器整个泡在水中。

5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。

4.设备安装说明

4.1 设备安装前检查

设备清单:

■传感器设备1台

■合格证、保修卡、接线说明等

■USB转485(选配)
