1. 产品介绍
1.1产品概述

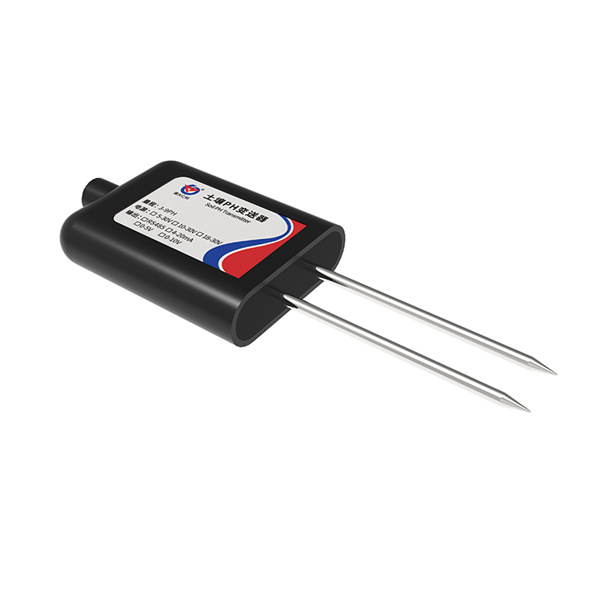

RS-PH-*-TR-1是我司研制的一款土壤PH变送器,该变送器精度高,响应快,输出稳定,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。可广泛应用于土壤酸碱度的检测、精细农业、林业、地质勘探、植物培育、水利、环保等领域酸碱度的测量。
1.2功能特点
1)门槛低,步骤少,测量快速,无需试剂,不限检测次数。
2)测量精度高,可达±0.3PH准确度,响应速度快,互换性好。
3)电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。
4)完全密封,耐酸碱腐蚀,可埋入土壤进行长期动态检测。
5)探针插入式设计保证测量精确,性能可靠。
1.3 主要技术指标
直流供电(默认) DC 5-30V
功耗 0.4W(12V DC供电)
量程 3—9 PH
分辨率 0.1
精度 ±0.3PH
工作温度 -20℃~60℃
长期稳定性 ≤5%/year
响应时间 ≤10S
防护等级 IP68
探针材料 防腐特制电极
密封材料 黑色阻燃环氧树脂
外形尺寸 45*15*123mm
输出信号 电流输出 4~20mA 电压输出 0~5V/0~10V
负载能力 电压输出 输出电阻≤250Ω 电流输出 ≤600Ω
1.4产品选型
RS- 公司代号
PH- 土壤PH变送器 I20- 4~20 mA电流输出 V05- 0~5V电压输出
V10- 0~10V电压输出 TR-1 土壤检测外壳
1.5 产品尺寸
设备尺寸图(单位:mm)
2. 使用方法及注意事项
2.2速测方法
选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体,按照所需测量深度抛开表层土,保持下面土壤原有的松紧程度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。
2.3埋地测量法
垂直挖直径>20cm的坑,按照测量需要,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。
2.4注意事项
1、测量时探针必须全部插入土壤里。
2、野外使用注意防雷击。
3、勿暴力折弯探针,勿用力拉拽传感器出线,勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68,可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。
3. 设备安装说明
3.1 设备安装前检查
设备清单
■传感器设备1台
■合格证、保修卡
3.2 接口说明
宽电压10~30V直流电源输入。针对0-10V输出型设备只能用18~30V供电。
3.3 接线说明
线色 说明 备注
棕色 电源正 10~30V DC
黑色 电源负、PH信号负 GND
黄色 PH信号正 PH信号输出
4. 计算方法
4.1电流型输出信号转换计算
量程3PH~9PH,4~20mA输出,当输出信号12mA时,计算当前PH。PH量程的跨度6PH,用16mA电流信号来表达,6PH/16mA=0.375PH/mA,即电流变化1mA,PH变化0.375PH,那么可以计算测量测量值12mA-4mA=8mA。8mA*0.375PH /mA=3PH,则当前的PH值为3+3=6。
4.2电压型输出信号转换计算
量程3PH~9PH,以0-10V输出为例,当输出信号为5V时,计算当前PH。PH量程的跨度为6PH,用10V电压信号来表达,6PH /10V=0.6PH /V,即电压每变化1V对应PH变化0.6。测量值5V-0V=5V,5V*0.6PH/V=3PH。则当前的PH值为3+3=6。
5. 常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误,量程请查阅技术指标。
2)接线方式不对或者接线顺序错误。
3)变送器与采集器之间距离过长,造成信号紊乱。
4) PLC采集口损坏。
5)设备损坏。
