1.产品介绍
1.1产品概述

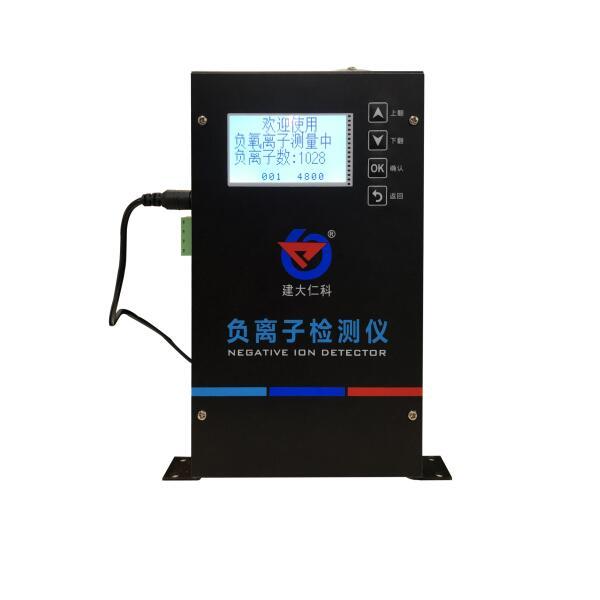

该检测仪带有液晶显示,实时显示空气中的负氧离子浓度,设备采用标准MODBUS-RTU通信协议,RS485信号输出,通信距离可达2000米(实测)。空气中负离子浓度是空气质量好坏的标志之一,世界卫生组织对清新空气的负离子标准浓度也进行了相关规定。该检测仪可对林业、环保、气象、旅游单位等进行空气负氧离子的监测,改善了农村及城市的空气,对人类社会有着非常重大的意义。
1.2功能特点
n 大屏液晶显示,美观大方
n 采用高精度负氧离子测量单元,长期稳定性好,漂移小
n 采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置
n 10~30V直流宽电压范围供电
n 按键可设置参数,操作方便
1.3主要技术指标
直流供电(默认) | DC10-30V |
功耗 | 0.9W(12V DC供电) |
默认量程 | 0-500万个/cm3 |
*小分辨率 | 10个/cm3 |
测量误差 | ±15% |
数据更新频率 | 1Hz |
离子迁移率 | 0.4cm2/(V*S) |
离子迁移率误差 | ±5% |
工作环境 | -30℃~60℃,相对湿度10%~99% |
2. 产品选型
RS- | 公司代号 | ||||
NEGO- | 负氧离子检测仪 | ||||
N01- | RS485(Modbus-RTU协议) | ||||
1 | 负氧离子检测仪外壳 |
3. 设备安装说明
3.1 设备安装前检查
设备清单:
n 检测仪设备1台
3.2安装说明
1. 可用螺丝安装固定,安装孔尺寸如下 (单位:mm):需注意设备必须竖直放置,否则会影响数据的准确性
2. 安装需稳固,检测仪中心距地高度应为1.5m。
3. 采集器的外壳和外箱应有良好的接地。
4. 具有防雷设施,接地电阻应小于4Ω。
5. 可以选择性设置保护围栏,围栏高度不宜超过1.2m,仪器和围栏的距离宜大于2.0m。
3.3接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
3.4 设备接线
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参考资料包中《485设备现场接线手册》。
端子标识 | 说明 | |
电 源 | VCC | 电源正(10~30V DC) |
GND | 电源负 | |
通 信 | 485A | 485-A |
485B | 485-B |
3.5面板显示说明
4. 配置软件安装及使用
4.1 软件选择
如若需要修改设备的地址和波特率,需要使用该配置软件进行设置。打开资料包,选择“调试软件”---“485参数配置软件”,找到打开即可。
注意:在使用该配置软件时,必须要接入单台设备!设备的接线图如下:
4.2 参数设置
①、选择正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。
④、如果测试不成功,请重新检查设备接线及485驱动安装情况。
5. 通信协议
5.1 通讯基本参数
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s |
5.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构≥4字节的时间
地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
从机应答帧结构:
地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
5.3 寄存器地址
寄存器地址 (16进制) | 寄存器地址 (10进制) | PLC或组态地址 (10进制) | 内容 | 操作 |
0000 H | 0 | 40001 | 负离子数高16位 | 只读 |
0001 H | 1 | 40002 | 负离子数低16位 | 只读 |
0002 H | 2 | 40003 | 写1调零 | 读写 |
0003 H | 3 | 40004 | 浮点型系数A高16位 | 读写 |
0004 H | 4 | 40005 | 浮点型系数A低16位 | 读写 |
0005 H | 5 | 40006 | 浮点型系数B高16位 | 读写 |
0006 H | 6 | 40007 | 浮点型系数B低16位 | 读写 |
0007 H | 7 | 40008 | LCD屏背光时间(s) | 读写 |
5.4 通讯协议示例以及解释
举例:读取设备地址0x01的负氧离子值
问询帧(16进制):
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
应答帧(16进制):(例如读到负氧离子值为200000个/cm3)
地址码 | 功能码 | 返回有效字节数 | 负氧离子数 高位 | 负氧离子数 低位 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x04 | 0x00 0x03 | 0x0D 0x40 | 0x0F | 0x53 |
负氧离子计算:
00030D40 H(十六进制)=200000 =>负氧离子数 =200000个/cm3
