土壤水分温度变送器建大仁科RS-WS-I20-TR

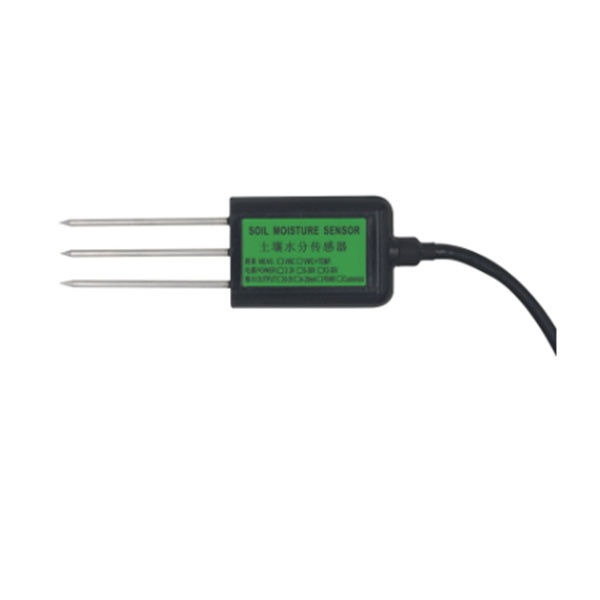

土壤水分温度变送器建大仁科RS-WS-I20-TR的图片
参考报价:
面议
品牌:
关注度:
395
样本:
暂无
型号:
产地:
山东
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:山东仁科测控技术有限公司
认 证:工商信息已核实
访问量:213591
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

1. 产品介绍

1.1 产品概述

本变送器适用于土壤温度以及水分的测量,经过与德国原装高精度传感器比较和土壤实际烘干称重法标定,精度高,响应快,输出稳定。受土壤含盐量影响较小,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。

1.2 适用范围

广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。

1.3 主要技术指标

1.3.1 测量参数及硬件参数

供电电源:12~30V DC 功率:1.2W

温度测量范围:-40℃~80℃ 水分测量范围:0~99%

温度精度:±0.5℃

水分精度:±3%(测量结冻冰土层时,水分值会偏低,需用户补偿)

存储环境:-40℃~80℃ 输出信号:4~20mA,线性输出

响应时间:<1s 取样电阻:<100Ω

1.3.2 物理参数

探针长度:70mm

探针直径:3mm

探针材料:304不锈钢

密封材料:环氧树脂(黑色阻燃)

电缆长度:标配两米(RVV 4*0.3)

防护等级:IP68

2. 使用方法及注意事项

2.1 速测方法:

选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体,按照所需测量深度抛开表层土,保持下面土壤原有的松紧程度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。

2.2 埋地测量法:

垂直挖直径>20cm的坑,按照测量需要,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。

2.3 注意事项:

1、测量时钢针必须全部插入土壤里。

2、避免强烈阳光直射到传感器体上而导致温度过高。野外使用注意防雷击。

3、勿暴力折弯钢针,勿用力拉拽传感器出线,勿摔打或猛烈撞击传感器。

4、传感器防护等级IP68,可以将传感器整个泡在水中。

5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。

3. 设备安装说明

3.1 设备安装前检查

设备清单

■土壤水分温度传感器设备1台

■合格证、保修卡、接线说明等

3.2 接口说明

宽电压电源输入10~30V均可。设备标配是具有2路独立的模拟量输出。

3.3 接线说明

具体线色以现场收到实际产品为准,参考以下两种

线色1

线色 说明 备注

红色 电源正 12~30V DC

黑色 电源负、温度信号负、水分信号负 GND

棕色 水分信号正 对地

蓝色 温度信号正 对地

线色2

线色 说明 备注

棕色 电源正 12~30V DC

蓝色 电源负、温度信号负、水分信号负 GND

黑色 水分信号正 对地

灰色 温度信号正 对地

4. 计算方法

例如量程-40~+80摄氏度,4~20mA输出,当输出信号为12mA时,计算当前温度值。此温度量程的跨度为120度,用16mA电流信号来表达,120度/16mA=7.5度/mA,即电流1mA代表温度变化7.5度.测量值12mA-4mA=8mA.8mA*7.5度/mA=60度。60+(-40)=20度,当前温度为20度。

5. 常见问题及解决办法

无输出或输出错误

可能的原因:

1)量程对应错误导致PLC计算错误,量程请查阅技术指标。

2)接线方式不对或者接线顺序错误。

3)变送器与采集器之间距离过长,造成信号紊乱。

4) PLC采集口损坏。

5)设备损坏。
