1. 系统概述

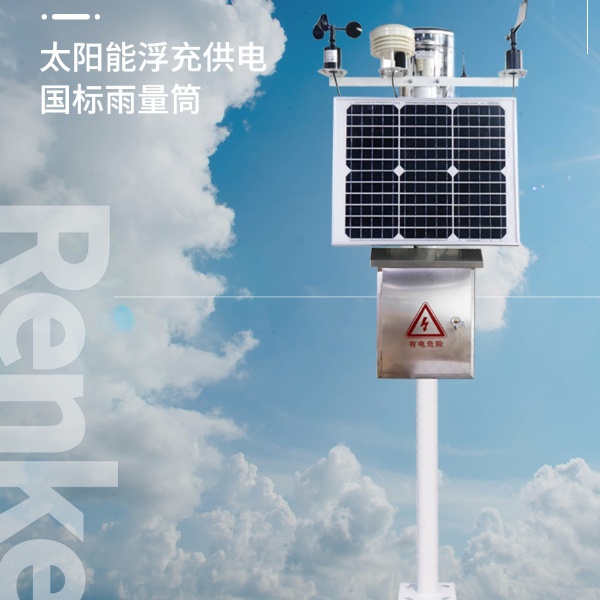

RS-QXYL-M自动雨量气象站是一款户外测试雨量专用控制主机。该设备可采集1路雨量（总雨量+瞬时雨量+日雨量+当前雨量）、1路风力风速、1路风向、1路百叶温湿度、1路4-20mA信号采集，供电采用太阳能系统供电，内置宽温胶体免维护蓄电池，主要用于野外、森林防火、山洪监测等没有市电供电的场合。该设备可通过GPRS/4G方式将数据直接上传至我司环境监控云平台，客户可随时随地通过网页登陆或通过APP查看数据及管理设备。

1.1 功能特点

n采集1路雨量、1路风力风速、1路风向、1路百叶温湿度。

n采用太阳能供电系统，内置宽温胶体免维护蓄电池，用于野外无市电场合。

nGPRS/4G数据自动上传，提供免费环境监控云平台及APP。

n默认赠送流量卡并免费赠送1年流量。

n采用高强度2米立杆安装架，不锈钢防水配电箱，抗大风、降雨、降雪等恶劣天气长期工作于户外。

1.2 技术参数

1.3 产品选型

RS-QXYL-M为自动雨量气象站主机的基本型号，具体监测要素用户可自己选择。

2. 设备安装

2.1设备安装前检查

■太阳能板+安装支架

■ 2米立杆

■不锈钢防水箱+钥匙+安装支架+螺丝包

■蓄电池1个

■喉箍2个

■ U型卡根据实际选型配U型卡数量）

■雨量筒+托片

■膨胀螺栓4个

■保修卡合格证

2.2采集终端安装

注意：风向安装时，让传感器上的箭头冲向正北方，以免造成测量误差，温湿度变送器设备正常安装。（只有购买相应型号才可安装）
