1. 产品介绍

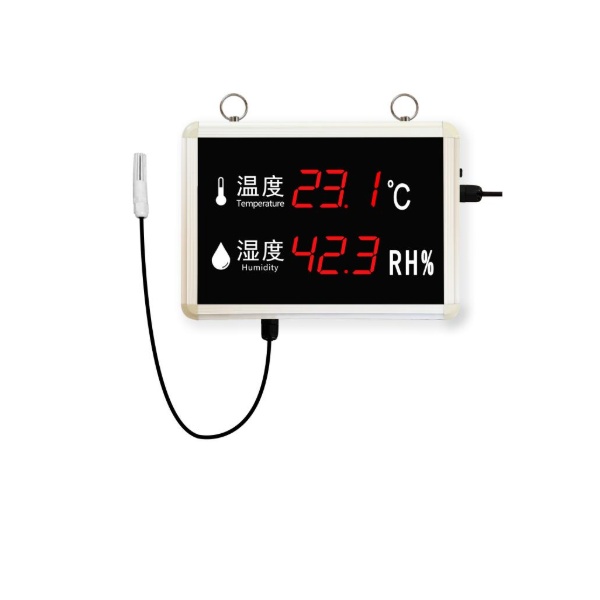

1.1 产品概述
该温湿度看板电路采用美国进口工业级微处理器芯片、进口高精度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用铝合金边框,高品质亚克力面板,外观美观大方。输出信号类型为RS485,*远可通信 2000 米,标准的 modbus 协议,支持二次开发。
1.2 功能特点
▇采用瑞士进口传感器,测量精度高,性能稳定可靠。
▇采用大尺寸高亮数码管,强光下仍可清晰显示。
▇边框采用高硬铝合金,防水防尘,牢固可靠。
▇产品采用485通信接口,标准 ModBus-RTU 通信协议,通信地址及波特率可设置,*远通信距离 2000米。
▇10-30V 直流宽电压供电。
1.3 主要技术指标
直流供电(默认) | DC 10-30V | ||
功耗 | 0.64W | ||
A准精度 | 湿度 | ±2%RH(5%RH~95%RH,25℃) | |
温度 | ±0.4℃(25℃) | ||
B准精度 (默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) | |
温度 | ±0.5℃(25℃) | ||
变送器电路工作温度 | -40℃~+60℃,0%RH~80%RH | ||
探头工作温度 | -40℃~+120℃默认:-40℃~+80℃ | ||
探头工作湿度 | 0%RH-99%RH | ||
温度显示分辨率 | 0.1℃ | ||
湿度显示分辨率 | 0.1%RH | ||
温湿度刷新时间 | 1s | ||
长期稳定性 | 湿度 | ≤1%RH/y | |
温度 | ≤0.1℃/y | ||
响应时间 | 湿度 | ≤4s(1m/s风速) | |
温度 | ≤15s(1m/s风速) | ||
输出信号 | RS485(Modbus协议) | ||
继电器带负载能力 | 30VDC2A/250V AC2A | ||
安装方式 | 壁挂或悬挂 |
1.4 产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送器 | ||||
N01- | 485通讯(Modbus-RTU协议) | ||||
K1- | 看板外壳 | ||||
K1A- | 带声光报警器看板外壳 | ||||
K1R- | 带继电器看板外壳(继电器无源输出) | ||||
4 | 内置精装探头 K1 K1A K1R | ||||
5 | 外延精装探头 K1 K1A K1R |
1.5 系统框架图
系统方案框图
2.设备尺寸图
外形尺寸:
3.设备安装说明
3.1 设备安装前检查
设备清单:
■温湿度看板设备1台
■产品合格证、保修卡等
■安装螺丝1包
■两芯防水对插线一根(带继电器看板型两根)
3.2 安装方式
可悬挂或者壁挂安装,安装孔尺寸如下(单位:mm):
若选用葫芦孔安装,需先在墙体或其它固定平面打孔,然后安装膨胀塞和螺丝,将温湿度看板挂到螺丝处即可。
3.3 接线
485 信号线接线时注意 A/B 两条线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
通信 | 红色 | 485-A |
黑色 | 485-B | |
继电器输出 | 棕色 | 无源输出接口 (仅K1R型号有此接口) |
蓝色 |
4. 配置软件安装及使用
4.1软件选择
打开资料包,选择“调试软件”---“485参数配置软件”,找到
打开即可。
4.2参数设置
①、选择正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。
④、如果测试不成功,请重新检查设备接线及485驱动安装情况。
5. 通信协议
5.1 通讯基本参数
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s |
5.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构≥4 字节的时间
地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器支持功能码0x03(读取寄存器数据)0x06(写入寄存器数据)0x10(连续写入寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低字节 | 校验码高字节 |
1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
从机应答帧结构:
地址码 | 功能码 | 有效字节数 | 数据一区 | 数据二区 | 数据N区 | 校验码低字节 | 校验码高字节 |
1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 1字节 | 1字节 |
5.3 寄存器地址
寄存器地址 | PLC或组态地址 | 内容 | 操作 | 定义说明 |
0000 H | 40001 (十进制) | 湿度 | 只读 | 湿度实时值(扩大10倍) |
0001 H | 40002 (十进制) | 温度 | 只读 | 温度实时值(扩大10倍) |
0030 H | 40049(十进制) | 温度上限 | 读写 | 温度上限值(扩大10倍) 出厂默认 80℃ |
0031 H | 40050(十进制) | 温度下限 | 读写 | 温度下限值(扩大10倍) 出厂默认 -40℃ |
0032 H | 40051(十进制) | 温度回差 | 读写 | 温度回差值(扩大10倍) 出厂默认 2℃ |
0035 H | 40054(十进制) | 湿度上限 | 读写 | 湿度上限值(扩大10倍) |
0036 H | 40055(十进制) | 湿度下限 | 读写 | 湿度下限值(扩大10倍) 出厂默认 0%RH |
0037 H | 40056(十进制) | 湿度回差 | 读写 | 湿度回差值(扩大10倍) 出厂默认 5%RH |
0050 H | 40081 (十进制) | 温度校准值 | 读写 | 整数(扩大10倍) |
0051 H | 40082 (十进制) | 湿度校准值 | 读写 | 整数(扩大10倍) |
07D0 H | 42001 (十进制) | 设备地址 | 读写 | 1~255(出厂默认1) |
07D1 H | 42002 (十进制) | 设备波特率 | 读写 | 0代表2400 1代表4800 2代表9600 |
5.4 通讯协议示例以及解释
5.4.1 读取设备地址0x01的温湿度值
问询帧
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低字节 | 校验码高字节 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 | 0x0B |
应答帧
地址码 | 功能码 | 返回有效 字节数 | 湿度值 | 温度值 | 校验码 低字节 | 校验码 高字节 |
0x01 | 0x03 | 0x02 | 0x02 0x92 | 0xFF 0x9B | 0xD2 | 0x3D |
温度计算:
当温度低于 0 ℃时温度数据以补码的形式上传。
温度:FF9B H(十六进制)=-101 =>温度= -10.1℃
湿度计算:
湿度:292H (十六进制)= 658 =>湿度 = 65.8%RH
5.4.2 写入设备地址0x01的温度上限值(例如设置温度上限值为60℃)
问询帧
地址码 | 功能码 | 起始地址 | 写入数据区 | 校验码低字节 | 校验码高字节 |
0x01 | 0x06 | 0x00 0x30 | 0x02 0x58 | 0x89 | 0x5F |
应答帧
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低字节 | 校验码高字节 |
0x01 | 0x06 | 0x00 0x30 | 0x02 0x58 | 0x89 | 0x5F |
5.4.3 写入设备地址0x01的温度回差值(例如设置温度回差值为3℃)
问询帧
地址码 | 功能码 | 起始地址 | 写入数据区 | 校验码低字节 | 校验码高字节 |
0x01 | 0x06 | 0x00 0x32 | 0x00 0x1E | 0xA8 | 0x0D |
应答帧
地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低字节 | 校验码高字节 |
0x01 | 0x06 | 0x00 0x32 | 0x00 0x1E | 0xA8 | 0x0D |
6. 常见问题及解决办法
6.1 设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
