1. 产品介绍
1.1产品概述

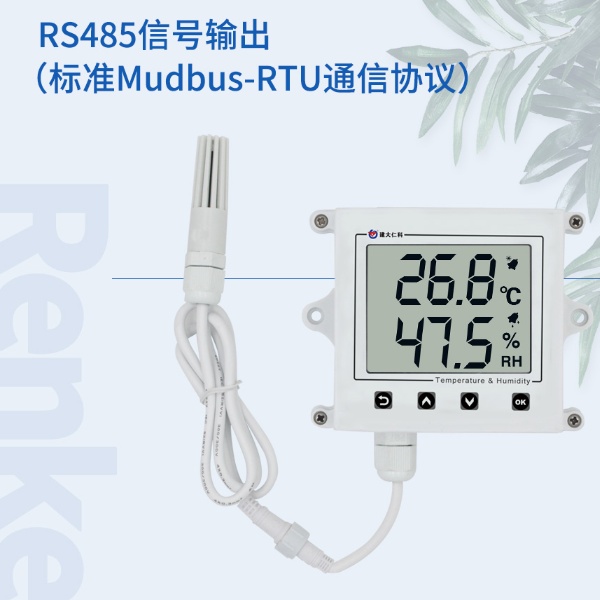

该变送器带有液晶显示,实时显示温湿度,设备采用标准MODBUS-RTU通信协议,RS485信号输出,通信距离可达2000米(实测)。探头内置、外延可选,广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠,外观美观,安装方便。
1.2功能特点
n大屏液晶显示,美观大方
n采用高精度温湿度测量单元,现场自校准,长期稳定性好漂移小
n采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置
n10~30V直流宽电压范围供电
n探头内置外延可选,探头内置型安装简单方便,探头外延型可选多种探头应用于不同场合,探头线*长可达30米
n按键可设置参数,操作方便
1.3主要技术指标
直流电源(默认) | 10-30V DC | |
功耗 | 0.4W | |
A准精度 | 湿度 | ±2%RH(5%~95%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度(默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温湿度 | -20℃~+60℃,0%RH~80%RH | |
探头工作温度 | 内置精装探头 | -40~+80℃ |
外延精装探头 | ||
探头工作湿度 | 0~10 0%RH | |
通信协议 | Modbus-RTU通信协议 | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1S | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤15s(1m/s风速) |
湿度 | ≤4s(1m/s风速) | |
参数设置 | 通过软件设置或者按键直接修改 |
2.产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
N01- | RS485(Modbus协议) | ||||
2C- | 王字壳液晶 |
3. 设备安装说明
3.1 设备安装前检查
设备清单:
n变送器设备1台
n合格证、保修卡、校准报告等
n自攻螺丝(2个)、膨胀塞(2个)
nUSB转485(选配)
n485终端电阻(多台设备赠送)
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
