1. 产品介绍
1.1产品概述

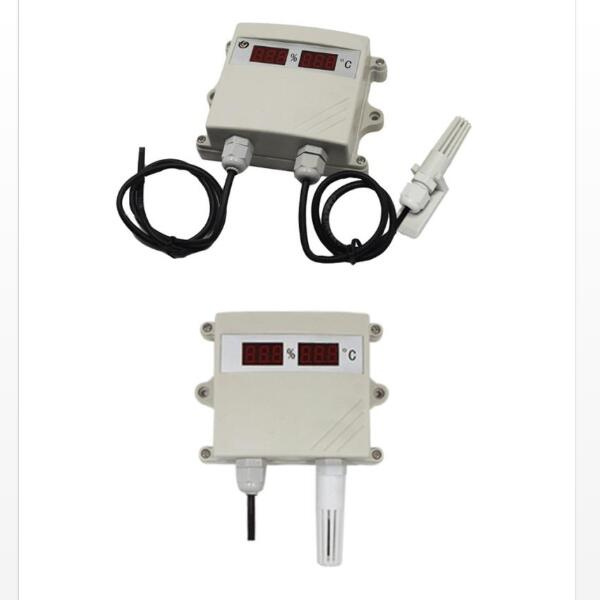

该产品为壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好,具有显示功能, 实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套,探头与壳体直接相连外观美观大方。输出信号类型分为RS485,*远可通信2000米,标准的modbus协议,支持二次开发。
1.2功能特点
采用瑞士进口的测量单元,采用专用的485电路,通信稳定。10~30V宽电压范围供电,规格齐全,安装方便。
1.3主要技术参数
直流供电(默认) | DC 10~30V | |
功耗 | RS485输出 | 0.4W |
A准精度 | 湿度 | ±2%RH(5%RH~95%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度 (默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
信号输出 | RS485输出(标准Modbus-RTU协议) | |
设备通信参数 | 默认地址码1,默认波特率4800(可通过配置软件修改) | |
协议帧格式 | 无校验,8位数据位,1位停止位(N,8,1) | |
温度量程 | -40℃~+120℃,默认-40℃~+80℃ | |
湿度量程 | 0%RH-99%RH | |
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) |
1.4系统框架
1.5产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
N01- | RS485(Modbus-RTU协议) | ||||
SMG- | 壁挂数码管王字壳 | ||||
3 | 内置西门子头 | ||||
4 | 内置精装探头 | ||||
5 | 外延精装探头 | ||||
6 | 外延防水探头 | ||||
7 | 外延高灵敏度探头 | ||||
9 | 外延金属防水探头 | ||||
A | 外延四分管螺纹探头 | ||||
B | 外延宽温探头 |
2.设备安装说明
2.1设备安装前检查
设备清单:
■ 温湿度变送器设备1台
■ 合格证、保修卡、校准报告等
■ 膨胀塞2个、自攻螺丝2个
■USB转485(选配)
■485终端电阻(多台设备赠送)
2.2 安装方式
特别说明:
1)485线场布线时有一定的规范要求,详情请见资料包《485设备现场接线手册》。
2)设备接入485总线时,确保多台设备地址不会重复。
2.3接线说明
电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
2.4 具体接线
987465655
线色 说明
电
源 棕色 电源正(10~30V DC) 黑色 电源负
通
信 黄色 485-A 蓝色 485-B
4. 通信协议
4.1 通讯基本参数
编 码 8位二进制
数据位 8位
奇偶校验位 无
停止位 1位
错误校验 CRC(冗余循环码)
波特率 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s
4.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位
1字节 1字节 2字节 2字节 1字节 1字节
从机应答帧结构:
地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码
1字节 1字节 1字节 2字节 2字节 2字节 2字节
4.3 寄存器地址
寄存器地址 PLC或组态地址 内容 操作
0000 H 40001 湿度 只读
0001 H 40002 温度 只读
4.4 通讯协议示例以及解释
举例:读取设备地址0x01的温湿度值
问询帧(16进制):
地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧(16进制):(例如读到温度为-10.1℃,湿度为65.8%RH)
地址码 功能码 返回有效字节数 湿度值 温度值 校验码低位 校验码高位
0x01 0x03 0x04 0x02 0x92 0xFF 0x9B 0x5A 0x3D
温度计算:
当温度低于 0 ℃ 时温度数据以补码的形式上传。
温度:FF9B H(十六进制)= -101 => 温度 = -10.1℃
湿度计算:
湿度:292 H (十六进制)= 658 => 湿度 = 65.8%RH
5. 常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1).
3)波特率,校验方式,数据位,停止位错误.
4)485总线有断开,或者A、B线接反
5)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
6)USB转485驱动未安装或者损坏
7)设备损坏。
