1. 产品介绍
1.1产品概述

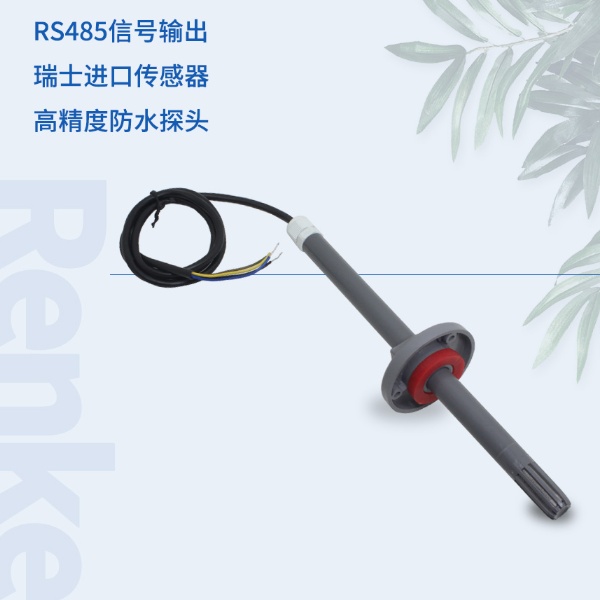

该变送器专业应用于管道温湿度测量。采用进口温湿度测量单元,漂移小、精 准度高。管道式安装方式,现场安装方便,采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰;设备采用防水外壳设计,探头过滤网采用25um高强度不锈钢材料,既能保证气体分子进入又防止粉尘颗粒及水滴进入,可应用于潮湿、高粉尘场合,经久耐用。
1.2功能特点
■485通信接口,标准ModBus-RTU协议,通信地址、波特率可设置,通信线*长可达2000米;
■温度精度±0.5℃、湿度精度±3%RH,高精度、低漂移;
■采用专用的EMC抗干扰器件,现场可经受住强电磁干扰,工业级处理芯片,使用范围宽;
■10~30V宽电压范围供电,远距离集中供电仍能正常工作;
1.3主要技术指标
直流电源(默认) | 10-30V DC | |
功耗 | 0.048W | |
A准精度 | 湿度 | ±2%RH(5%~95%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度(默认) | 湿度 | ±3%RH(5%RH~95%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH | |
通信协议 | Modbus-RTU通信协议 | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1S | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤15s(1m/s风速) |
湿度 | ≤4s(1m/s风速) | |
参数设置 | 通过软件设置 |
2. 设备安装说明
2.1 设备安装前检查
设备清单:
■变送器设备1台
■合格证、保修卡、校准报告等
■USB转485(选配)
■485终端电阻(多台设备赠送)
2.2安装步骤
先在通风管道上打一个直径16mm的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备的高低。将三个螺丝安装到法兰盘上,固定设备,完成安装。
常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
