1. 产品介绍

1.1 产品概述

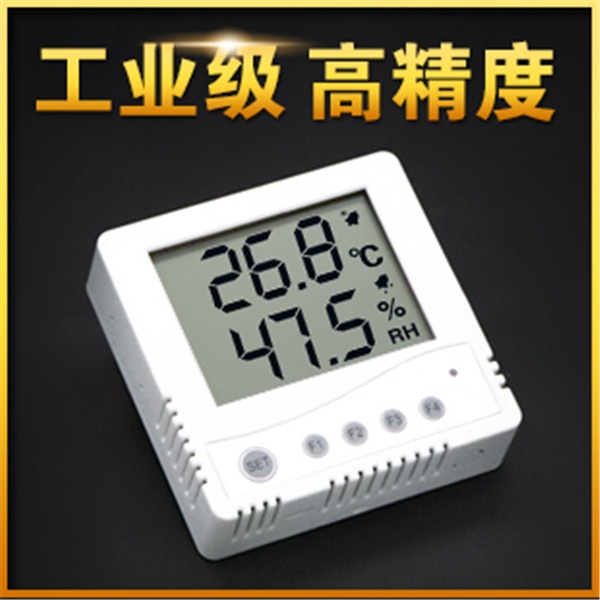

该变送器标准86*86mm尺寸，可方便的嵌入现场接线盒，带有大屏液晶显示直观，探头内置型安装简单美观，探头外延型可用于特殊场合温度检测。产品广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。

1.2 功能特点

n单温度变送器，大屏液晶显示

n采用标准ModBus-RTU通信协议，通信地址波特率可更改

n可直接安装于标准86型安装底盒

n采用10-30V宽压直流供电

n探头内置外延可选，可应用于不同的测温场合

1.3 主要技术指标

2.产品选型

3. 设备安装说明

3.1 设备安装前检查

设备清单：

n变送器设备1台

n产品合格证、保修卡、校准报告（选配）等

n安装膨胀塞及螺钉2个

nUSB转485（选配）

n485终端电阻（多台设备赠送）

3.2 接口说明及液晶显示

3.2.1 电源及485信号

直流宽电压电源输入10~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能重复。

常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因：

1)电脑有多个COM口，选择的口不正确。

2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。

3)波特率，校验方式，数据位，停止位错误。

4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。

5)485总线有断开，或者A、B线接反。

6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
