温湿度传感器建大仁科RS-WS-N01-2-*

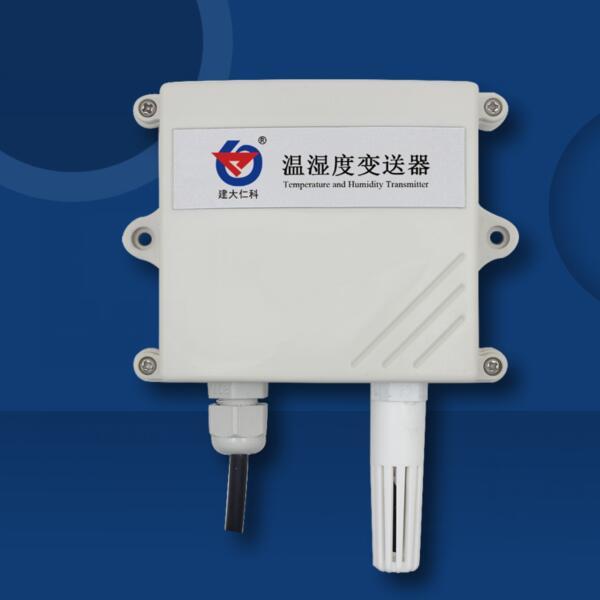

温湿度传感器建大仁科RS-WS-N01-2-*的图片
参考报价:
面议
品牌:
关注度:
458
样本:
暂无
型号:
产地:
山东
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:山东仁科测控技术有限公司
认 证:工商信息已核实
访问量:213824
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介
  1. 1产品介绍

1.1产品概述

该产品为壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套,探头与壳体直接相连外观美观大方。输出信号类型分为RS485,*远可通信2000米,标准的modbus协议,支持二次开发。

1.2功能特点

采用瑞士进口的测量单元,采用专用的485电路,通信稳定。10~30V宽电压范围供电,规格齐全,安装方便。

1.3主要技术参数

直流供电(默认) DC 10-30V

功耗 0.4W

A准精度

湿度 ±2%RH(5%RH~95%RH,25℃) 温度 ±0.4℃(25℃)

B准精度

(默认) 湿度 ±3%RH(5%RH~95%RH,25℃) 温度 ±0.5℃(25℃)

变送器电路工作温湿度 -40℃~+60℃,0%RH~80%RH

探头工作温度 -40℃~+120℃ 默认:-40℃~+80℃

温度显示分辨率 0.1℃

湿度显示分辨率 0.1%RH

温湿度刷新时间 1s

长期稳定性 湿度 ≤1%RH/y 温度 ≤0.1℃/y

响应时间 湿度 ≤4s(1m/s风速) 温度 ≤15s(1m/s风速)

输出信号 RS485(Modbus协议)

安装方式 壁挂式

1.5产品选型

RS- 公司代号

WS- 温湿度变送、传感器 N01- 485通讯(Modbus-RTU协议) 2- 壁挂王字壳 1- 内置铜头 2- 内置PE头 3- 内置西门子头 4- 内置精装探头 QQ图片209

5- 外延精装探头 QQ图片207 6- 外延防水探头 图片2 7- 外延高灵敏度探头 8- 外延普通探头 9- 外延金属防水探头 A- 外延四分管螺纹探头 B- 外延宽温探头 图片3

2.设备安装说明

2.1设备安装前检查

设备清单:

■ 温湿度变送器设备1台

■ 合格证、保修卡、校准报告等

■ 膨胀塞2个、自攻螺丝2个

■USB转485(选配)

■485终端电阻(多台设备赠送)

2.2 安装方式

特别说明:

1)485线场布线时有一定的规范要求,详情请见资料包《485设备现场接线手册》。

2)设备接入485总线时,确保多台设备地址不会重复。

2.3接线说明

电源及485信号

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。

2.4 具体接线

987465654

线色 说明

源 棕色 电源正(10~30V DC) 黑色 电源负

信 黄色 485-A 蓝色 485-B

3. 配置软件安装及使用

3.1 软件选择

打开资料包,选择“调试软件”---“485参数配置软件”,找到打开即可。注意:在使用该配置软件更改地址和波特率的时候只能接一台设备。

3.2 参数设置

①、选择正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。

②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。

③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。

④、如果测试不成功,请重新检查设备接线及485驱动安装情况。

4. 通信协议

4.1 通讯基本参数

编 码 8位二进制

数据位 8位

奇偶校验位 无

停止位 1位

错误校验 CRC(冗余循环码)

波特率 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s

4.2 数据帧格式定义

采用Modbus-RTU 通讯规约,格式如下:

初始结构 ≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构 ≥4 字节的时间

地址码:为变送器的地址,在通讯网络中(出厂默认0x01)。

功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。

数据区:数据区是具体通讯数据,注意16bits数据高字节在前!

CRC码:二字节的校验码。

主机问询帧结构:

地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位

1字节 1字节 2字节 2字节 1字节 1字节

从机应答帧结构:

地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码

1字节 1字节 1字节 2字节 2字节 2字节 2字节

4.3 寄存器地址

寄存器地址 PLC或组态地址 内容 操作

0000 H 40001 湿度 只读

0001 H 40002 温度 只读

4.4 通讯协议示例以及解释

举例:读取设备地址0x01的温湿度值

问询帧(16进制):

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位

0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B

应答帧(16进制):(例如读到温度为-10.1℃,湿度为65.8%RH)

地址码 功能码 返回有效字节数 湿度值 温度值 校验码低位 校验码高位

0x01 0x03 0x04 0x02 0x92 0xFF 0x9B 0x5A 0x3D

温度计算:

当温度低于 0 ℃ 时温度数据以补码的形式上传。

温度:FF9B H(十六进制)= -101 => 温度 = -10.1℃

湿度计算:

湿度:292 H (十六进制)= 658 => 湿度 = 65.8%RH

5. 常见问题及解决办法

设备无法连接到PLC或电脑

可能的原因:

1)电脑有多个COM口,选择的口不正确

2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1).

3)波特率,校验方式,数据位,停止位错误.

4)485总线有断开,或者A、B线接反

5)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。

6)USB转485驱动未安装或者损坏

7)设备损坏。
