聚碳风向传感器建大仁科RS-FXJT-N01

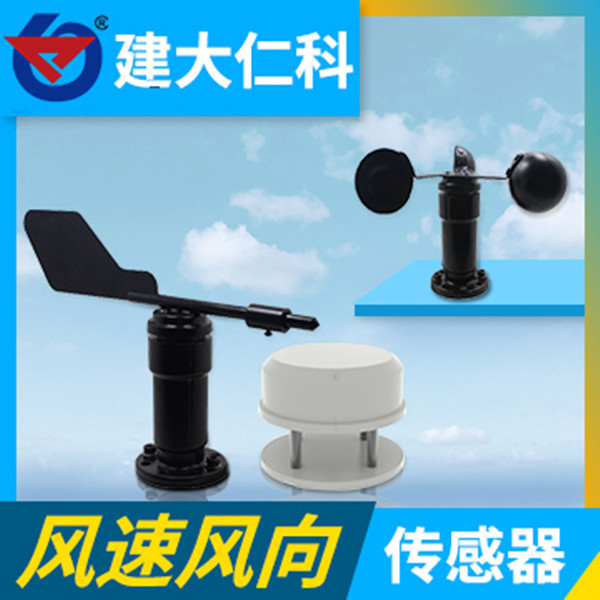

聚碳风向传感器建大仁科RS-FXJT-N01的图片
参考报价:
面议
品牌:
关注度:
385
样本:
暂无
型号:
产地:
山东
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:山东仁科测控技术有限公司
认 证:工商信息已核实
访问量:239552
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介
  1. 产品介绍

1.1产品概述

RS-FXJT-N01风向变送器,外形小巧轻便,便于携带和组装,全新的设计理念可以有效获得风向信息,壳体采用聚碳酸酯复合材料,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用不变形,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。

1.2功能特点

* 量程:8个指示方向

* 防电磁干扰处理

* 采用高性能进口轴承,转动阻力小,测量精确

* 聚碳酸酯外壳,机械强度大,硬度高,耐腐蚀、不生锈可长期使用于室外

* 设备结构及重量经过精心设计及分配,转动惯量小,响应灵敏

* 标准ModBus-RTU通信协议,接入方便

1.3主要技术指标

直流供电(默认)

10~30V DC

功耗

0.3W

变送器电路工作温度

-20℃~+60℃,0%RH~80%RH

通信接口

485通讯(modbus)协议

波特率:2400、4800(默认)、9600

数据位长度:8位

奇偶校验方式:无

停止位长度:1位

默认ModBus通信地址:1

支持功能码:03

参数设置

用提供的配置软件通过485接口进行配置

测量范围

8个指示方向或0-360°

动态响应速度

≤0.5s

2. 设备安装说明

2.1 设备安装前检查

设备清单:

■变送器设备1台

■安装螺丝4个

■合格证、保修卡、接线说明等

■USB转485(选配)

■485终端电阻(选配)

2.2 接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。

2.3 电气接线

线色 说明

源 棕色 电源正(10~30V DC) 黑色 电源负

信 绿色 485-A 蓝色 485-B

2.4 现场布线说明

多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参考资料包中《485设备现场接线手册》。

2.5安装方式

采用法兰安装,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘?80mm,在?68mm的圆周上开四个均?4.5mm的安装孔,使用螺栓将其紧紧固定在支架上,使整套仪器,保持在水平度,保证风向数据的准确性,法兰连接使用方便,能够承受较大的压力。

2.6注意事项

1.用户不得自行拆卸,更不能触碰传感器芯体,以免造成产品的损坏。

2.尽量远离大功率干扰设备,以免造成测量的不准确,如变频器、电机等,安装、拆卸变送器时必须先断开电源,变送器内有水进入可导致不可逆转变化。

3.防止化学试剂、油、粉尘等直接侵害传感器,勿在结露、极限温度环境下长期使用、严防冷热冲击。

3. 配置软件安装及使用

3.1 软件选择

打开资料包,选择“调试软件”---“485参数配置软件”,找到

打开即可。

3.2 参数设置

①、选择正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看COM端口),下图列举出几种不同的485转换器的驱动名称。

②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。

③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。

④、如果测试不成功,请重新检查设备接线及485驱动安装情况。

4. 通信协议

4.1 通讯基本参数

编 码 8位二进制

数据位 8位

奇偶校验位 无

停止位 1位

错误校验 CRC(冗余循环码)

波特率 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s

4.2 数据帧格式定义

采用Modbus-RTU 通讯规约,格式如下:

初始结构 ≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构 ≥4 字节的时间

地址码:为变送器的地址,在通讯网络中是(出厂默认0x01)。

功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。

数据区:数据区是具体通讯数据,注意16bits数据高字节在前!

CRC码:二字节的校验码。

主机问询帧结构:

地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位

1字节 1字节 2字节 2字节 1字节 1字节

从机应答帧结构:

地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区 校验码

1字节 1字节 1字节 2字节 2字节 2字节 2字节

4.3 寄存器地址

寄存器地址 PLC或组态地址 内容 操作

0000 H 40001 风向(0-7档) 上传数据即为真实值 只读

0001 H 40002 风向(0-360°) 上传数据即为真实值 只读

4.4数值对应换算关系

采集值(0-7档) 采集值(0-360°) 对应方向

0 0° 北风

1 45° 东北风

2 90° 东风

3 135° 东南风

4 180° 南风

5 225° 西南风

6 270° 西风

7 315° 西北风

4.5 通讯协议示例以及解释

举例:读取设备地址0x01的风向

问询帧:

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位

0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B

应答帧: (例如读到风向值(0-7档)为2,(0-360°)为90°)

地址码 功能码 返回有效字节数 风向 (0-7档) 风向 (0-360°) 校验码低位 校验码高位

0x01 0x03 0x04 0x00 0x02 0x00 0x5A 0xDB 0xC8

风向计算:

(0-7档):0002H(十六进制)= 2=> 风向 = 东风

(0-360°):005AH (十六进制)= 90=> 风向= 东风

5. 常见问题及解决办法

5.1 设备无法连接到PLC或电脑

可能的原因:

1)电脑有多个COM口,选择的口不正确。

2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。

3)波特率,校验方式,数据位,停止位错误。

4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。

5)485总线有断开,或者A、B线接反。

6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。

7)USB转485驱动未安装或者损坏。

8)设备损坏。
