1. 产品介绍

1.1产品简介

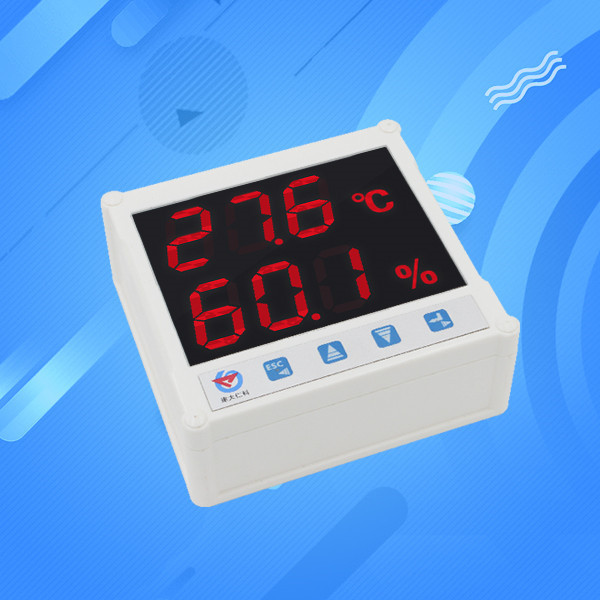

RS-WS-N01-7 是一款基于高亮大尺寸显示，485数据上传的多功能温湿度变送器。该变送器采用我司专门开模制作的高亮度数码管，具有高亮、清晰、远距离及强光下可视的特点；采用高精度温湿度探头，确保温湿度测量；采用专用的485电路，通信稳定，方便分布式监控集中式管理；设备整体经过精心防水设计，完全满足IP65防护等级，可长时间工作在室外，独特的电磁兼容设计，可满足各种干扰的场合。适用于通信机房、车间生产线、药品仓库、大型物流仓库、农业大棚、温室花卉大棚、档案馆、博物馆、暖通控制等需要温湿度监测报警的场合。

1.2功能特点

n 高精度温湿度采集、显示。

n 大屏、高亮数码管显示，即使室外强光远距离也能看清楚。

n 485方式上传数据实现集中监控。

n IP65防护等级，可工作于室外等环境恶劣的场所。

n 内置大功率报警器，温湿度超限声光报警提醒。

n 自带防水按键可方便的进行上下限及报警值设定。

n 可使用自带挂钩安装，也可使用通用摄像头支架安装，简单美观。

n 超宽的工作温度范围，功能强大、性价比高。

1.3.技术参数说明

2.产品选型

2.2设备清单

■变送器设备1台

■合格证、保修卡、校准报告等

■壁挂扣1对、膨胀塞2个、自攻丝2个、沉头螺钉2个（壁挂扣安装）/摄像头支架（摄像头支架安装）

■USB转485（选配）

■485终端电阻(多台设备赠送)

5. 通信协议

5.1 通讯基本参数

5.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：

初始结构 ≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构 ≥4 字节的时间

地址码：为变送器的地址，在通讯网络中（出厂默认0x01）。

功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。

数据区：数据区是具体通讯数据，注意16bits数据高字节在前！

CRC码：二字节的校验码。

主机问询帧结构：

从机应答帧结构：

5.3 寄存器地址

5.4 通讯协议示例以及解释

举例：读取设备地址0x01的温湿度值

问询帧：

应答帧：（例如读到温度为-10.1℃，湿度为65.8%RH）

温度计算：

当温度低于 0 ℃ 时温度数据以补码的形式上传。

温度：FF9B H(十六进制)=-101 => 温度 = -10.1℃

湿度计算：

湿度：292H (十六进制)= 658 => 湿度 = 65.8%RH
