1.产品介绍
1.1产品概述
由于动物排泄的粪便中会随着时间的延长,产生大量的氨气气体,这个时候就需要对这些气体的浓度进行检测,避免人工作业时出现意外事故。在农药制造厂、化工厂、化肥厂等产生氨气的场合亦需要对氨气进行实时的浓度检测或控制。

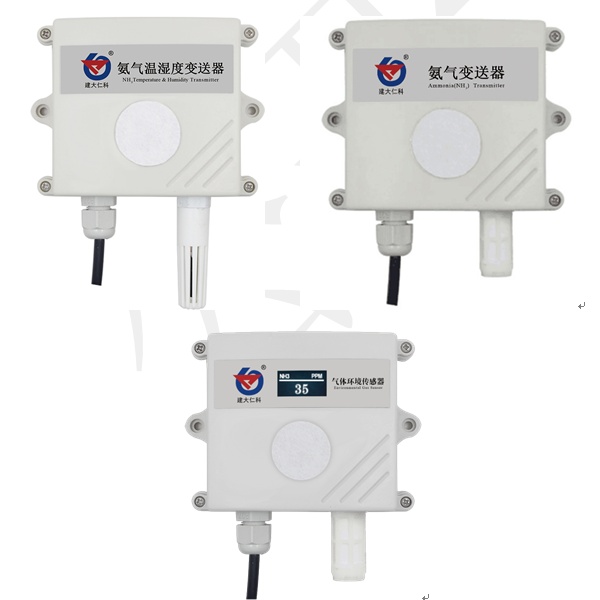

我司设计的氨气变送器,采用进口一线大品牌氨气传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于农业大棚、养殖场、农药制造厂、化工厂等需要氨气实时监测控制的场合。
设备采用宽压10~30V直流供电,模拟量信号输出,4~20mA、0~5V、0~10V可选,外壳防护等级高,可以适应现场环境恶劣的检测场合。
1.2功能特点
■采用进口一线大品牌电化学传感器,稳定耐用。
■测量范围多种选择,0~50PPM、0~100PPM、0~500PPM。
■测量精度高,可达±2%FS以内,重复性可达2%以内。
■可选配高品质OLED显示屏,现场可直接查看数值,夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。
■产品采用壁挂式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。
1.3技术参数
供电电源 | 10~30V DC |
输出信号 | 4-20mA\0-5V\0-10V |
功耗 | 0~50ppm(高精度)0.12W |
0~100ppm(高精度)0.12W | |
0~500ppm 0.9W | |
工作温度 | -20~50℃ |
工作湿度 | 15~90%RH 无冷凝 |
压力范围 | 90~110Kpa |
稳定性 | ≤2%信号值/月 |
响应时间 | 50、100ppm≦90S 500ppm≤25S |
预热时间 | 0~50ppm(高精度)≥5分钟 |
0~100ppm (高精度)≥5分钟 | |
0~500ppm ≥48小时 | |
氨气零点漂移(-20~40℃) | 0~50ppm(高精度)≤±2ppm |
0~100ppm (高精度)≤±2ppm | |
0~500ppm ≤±15ppm | |
重复性 | 0~50ppm(高精度)≤2% |
0~100ppm (高精度)≤2% | |
0~500ppm ≤5% | |
使用寿命 | ≥24个月 |
精度 | 0~50ppm(高精度)±2%FS |
0~100ppm (高精度)±2%FS | |
0~500ppm±20%FS 氧气含量:≥18%VOL | |
分辨率 | 0-50ppm:0.1ppm |
0-100、0-500:1ppm |
以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度不超过传感器量程的环境下测得。
1.4产品选型
RS | 公司代号 | ||||
NH3- | 单氨气变送器 | ||||
I20 | 4~20mA电流输出 | ||||
V05 | 0~5V电压输出 | ||||
V10 | 0~10V电压输出 | ||||
2- | 壁挂王字壳 | ||||
OLED- | 壁挂王字壳带OLED显示 | ||||
50P | 对应量程0~50ppm型号 | ||||
100P | 对应量程0~100ppm型号 | ||||
500P | 对应量程0~500ppm型号 |
2.计算方法
2.1电流型信号输出转换计算
例如量程0~100ppm,4~20mA输出,当输出信号为12mA时,计算当前氨气浓度值。此氨气量程的跨度为100ppm,用16mA电流信号来表达,100ppm/16mA=6.25ppm/mA,即电流1mA代表氨气浓度变化6.25ppm,测量值12mA-4mA=8mA,8mA*6.25ppm/mA=50ppm,当前氨气浓度为50ppm。
2.2电压型信号输出转换计算
例如量程0~100ppm,0-10V输出,当输出信号为5V时,计算当前氨气浓度值。此氨气量程的跨度为100ppm,用10V电压信号来表达,100ppm/10V=10ppm/V,即电压1V代表氨气浓度变化10ppm,测量值5V-0V=5V,5V*10ppm/V=50ppm,当前氨气浓度为50ppm。
2.3氨气测量单位ppm 与mg/m3 换算关系
转换公式是基于25℃和1个大气压:X ppm = (Y mg/m3)(24.45)/(分子量)或Y mg/m3 = (X ppm)(分子量)/24.45
仅适用于计算氨气(NH3):1ppm=1.15mg/m3 1mg/m3=0.87ppm
3.常见问题及解决方法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误。
2)接线方式不对或者接线顺序错误。
3)供电电压不对(针对0~10V型均为24V供电)。
4)变送器与采集器之间距离过长,造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
