1. 产品介绍
1.1 产品概述

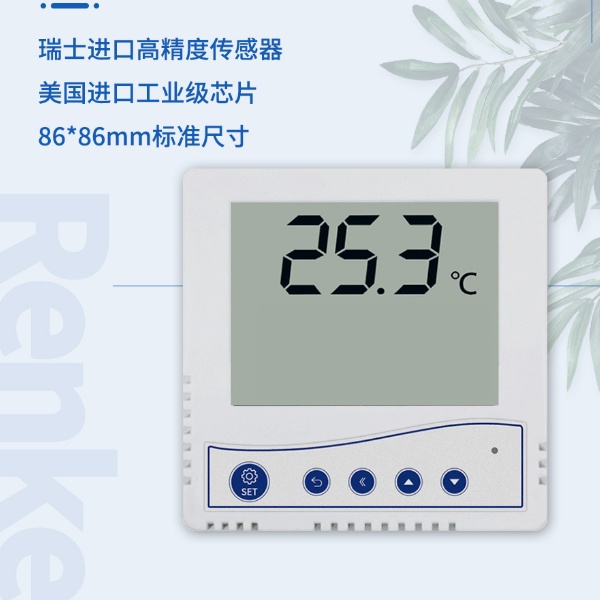

该变送器标准86*86mm尺寸,可方便的嵌入现场接线盒,带有大屏液晶显示直观,探头内置型安装简单美观,探头外延型可用于特殊场合温度检测。产品广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。
1.2 功能特点
采用美国进口的测温单元,测量准。采用专用的模拟量电路,使用温度范围宽。10~30V宽电压范围供电,规格齐全,安装方便。可同时适用于四线制与三线制接法。
1.3 主要技术指标
直流供电(默认) | 10~30V DC | ||
功耗 | 电流输出 | 0.8W | |
电压输出 | 0.8W | ||
默认精度 | 温度 | ±0.5℃(25℃) | |
宽量程精度 | 温度 | ±1℃(25℃) | |
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | ||
探头工作温度 | -40℃~+120℃(定做),默认量程范围:-40℃~+80℃ | ||
探头工作湿度 | |||
长期稳定性 | 温度 | ≤0.1℃/y | |
响应时间 | 温度 | ≤10s(1m/s风速) | |
输出信号 | 电流输出 | 4~20mA | |
电压输出 | 0~5V/0~10V可选 | ||
负载能力 | 电压输出 | 输出电阻≤250Ω | |
电流输出 | ≤600Ω | ||
开孔尺寸 | 60mm | ||
2.产品选型
RS- | 公司代号 | |||
WD- | 单温度变送、传感器 | |||
I20- | 4~20mA电流输出 | |||
V05- | 0~5V电压输出 | |||
V10- | 0~10V电压输出 | |||
1 | 外延圆形不锈钢探头 | |||
2 | 外延磁吸式探头 | |||
3 | 外延扁形不锈钢探头 | |||
4 | 外延4分管螺纹探头 | |||
3H | 外延扁高温探头 |
3. 设备安装说明
3.1 设备安装前检查
设备清单:
n变送器设备1台
n安装膨胀塞及螺钉2个
n合格证、保修卡、校准报告(选配)等
3.2 设备接线及显示
3.2.1 电源接线
宽电压电源输入10~30V均可。针对0~10V型输出,只能用24V供电。
3.2.2输出接口接线
设备标配是具有1路模拟量输出。可同时适应三线制与四线制。
4. 温湿度的计算方法
4.1 电流型输出信号的转换计算
例如:量程-40~80℃,4~20mA输出,当输出信号为10mA时,计算当前的温度值。此温度量程的跨度为120℃,用16mA的电流信号来表达,120℃/16mA=7.5℃/mA,即电流1mA代表温度变化7.5℃,测量值10mA-4mA=6mA,6mA*7.5℃=45℃。45+(-40)=5℃,所以当前温度为5℃。
4.2 电压型输出信号的转换计算
例如:量程-40~80℃,0-10V输出,当输出信号为5V时,计算当前的温度值。此温度量程的跨度为120℃,用10V的电压信号来表达,120℃/10V=12℃/V,即电压1V代表温度变化12℃,测量值5V-0=5V,5V*12℃=60℃。60+0=60℃,所以当前温度为60℃。
5.常见问题及解决办法
无输出或输出错误
可能的原因:
1)量程对应错误导致PLC计算错误,本公司产品测温范围默认均为-40℃~80℃。
2)接线方式不对或者接线顺序错误。
3)供电电压不对(针对0~10V型均为24V供电)。
4)变送器与采集器之间距离过长,造成信号紊乱。
5) PLC采集口损坏。
6)设备损坏。
