1. 产品简介

1.1 产品概述

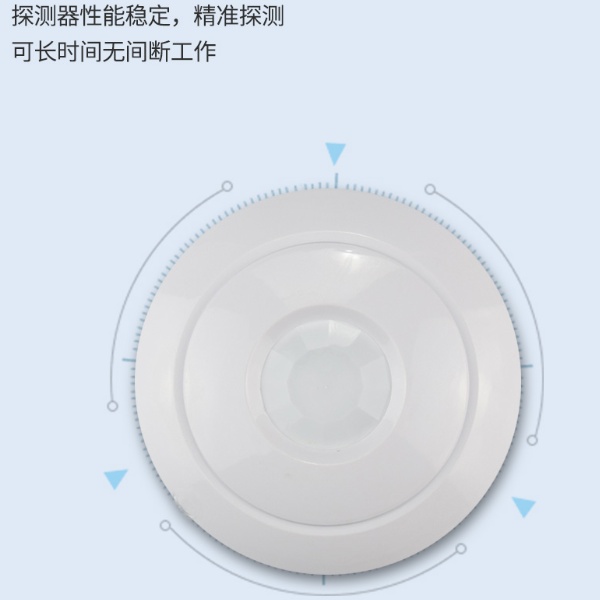

RS-HW-N01为高稳定性被动红外探测器。采用先进的信号分析处理技术，具有超高的探测和防误报性能。当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，则会产生报警，设备为485输出，标准的Modbus-RTU协议，可二次开发。产品适合家庭住宅区、楼盘别墅、厂房、仓库、商场、写字楼等场所的安全防范。

1.2 主要技术指标

■供电电源：10~30V DC

■功耗：0.4W

■传感器类型：双元热释红外传感器

■报警延时：30s、10s、5s输出可选（报警持续时间）

■延时报警：软件设置（发生报警的延时）

■安装方式：吸顶

■安装高度：2.5~6m

■探测范围：直径6m(安装高度3.6m时)

■探测角度：全方位360°

■信号输出：RS485

■通信协议：Modbus-RTU

■工作环境：-10℃~50℃，≤95%，无凝露

1.3 功能特点

■采用8-bit低功耗CMOS处理器

■具有自动温度补偿功能

■抗RFI干扰：20~1000MHZ（如移动通信）

■三种报警延时输出可选

3. 安装与使用说明

3.1 设备安装前检查

设备清单：

■红外设备1台

■合格证、保修卡、接线说明等

■ USB转485（选配）

3.2 接线说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
