1.产品介绍
1.1产品概述
我司设计的甲烷变送器,采用隔爆ExdIMb 防爆等级的传感器,具有较强的安全性及较快的反应速度、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于地下管廊、地下停车场、公厕、车库、车间、化工厂、大棚养殖场等需要实时监测甲烷浓度的场合。
设备采用宽压10-30V直流供电,485信号输出,标准Modbus-RTU通信协议、ModBus地址可设置,波特率可更改,通信距离*远2000米。
1.2功能特点
■采用隔爆ExdIMb 防爆等级的传感器稳定耐用。
■量程0-1 00%LEL,其他量程亦可定做。
■测量精度高,可达±5%FS以内,重复性可达2%以内。
■485通信接口标准ModBus-RTU通信协议,地址、波特率可设置,通信距离*远2000米。
■可选配高品质OLED显示屏,现场可直接查看数值,夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。
■产品采用壁挂式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。
1.3主要技术指标
供电电源 | 10~30VDC |
输出信号 | 485 |
功耗 | 0.9W |
温度测量范围 | -40℃~+80℃ |
湿度测量范围 | 0~ 1 00%RH |
温度精度 | ±0.5℃ |
湿度精度 | ±3%RH |
工作温度 | -20~40℃ |
工作湿度 | 0~95%RH 无冷凝 |
压力范围 | 80~116Kpa |
稳定性 | ≤7%信号值/年 |
重复性 | ≤2% |
响应时间 | ≤15S |
预热时间 | ≥5分钟 |
甲烷零点漂移 | ±0.06% |
使用寿命 | ≥24个月 |
精度 | ±5%FS,不低于5%Vol的氧气环境 |
分辨率 | 1%LEL |
以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度* 大不超过传感器量程的环境下测得。
注意事项:使用和贮存环境中不得含有硫化氢气体、有机硅蒸汽和油漆挥发物,否则将会影响元件灵敏度。本产品亦不能应用于无氧环境,氧气浓度不得低于5%VOL。
1.4产品选型
甲烷变送器选型:
RS | 公司代号 | ||||
CH4- | 甲烷变送器 | ||||
N01- | 485(Modbus协议) | ||||
2- | 壁挂王字壳 | ||||
OLED- | 壁挂王字壳带OLED显示 | ||||
1 00LEL | 对应量程0~1 00%LEL型号 |

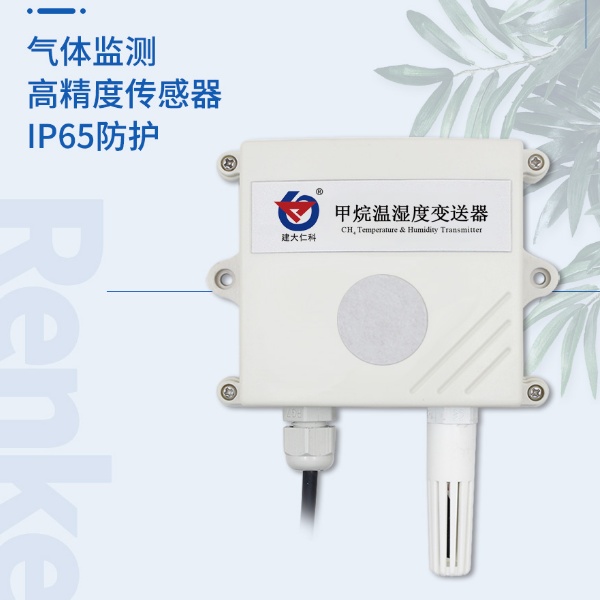

甲烷温湿度三合一变送器选型:
RS | 公司代号 | ||||
CH4WS- | 甲烷温湿度三合一变送器 | ||||
N01- | 485(Modbus协议) | ||||
2- | 壁挂王字壳 | ||||
1 00LEL | 对应量程0~1 00%LEL型号 |
2.设备安装说明
2.1设备安装前检查
设备清单:
■甲烷变送器设备1台
■自攻螺丝(2个)、膨胀塞(2个)
■产品合格证、保修卡、接线说明等
■USB转485(选配)
2.3接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正(10~30VDC) |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
2.4485现场布线说明
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参考资料包中《485设备现场接线手册》。
