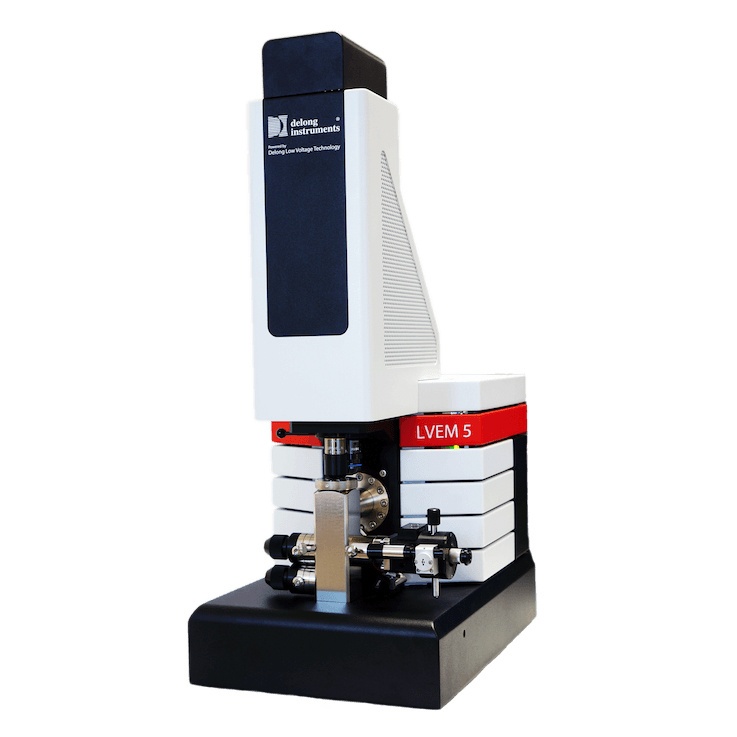

低电压台式透射电子显微镜-LVEM5的图片
参考报价:
面议
品牌:
关注度:
503
样本:
暂无
型号:
产地:
美国
信息完整度:
典型用户:
暂无
索取资料及报价
认证信息
高级会员 第 2
名 称:量子科学仪器贸易(北京)有限公司
认 证:工商信息已核实
访问量:127745
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
产品简介

Delong America Inc. 荣誉出品

LVEM5 低电压台式透射电子显微镜

(Bench-top TEM)

• 小型台式透射电子显微镜(TEM)

• 多用途台式电子显微镜

• 透射电镜(TEM)、电子衍射(ED)、扫描电镜(SEM)、扫描透射电镜(STEM)四种成像模式

• 分辨率:1.5nm(TEM);10nm(SEM)

• Schottky场发射电子枪:高亮度、高对比度

• 观察生物样品无需染色

• 体积仅为传统透射电镜1/10,操作维护简单


台式设计:体积小巧,灵活性高,价格低

传统透射电子显微镜体积庞大,对放置环境有着严格的要求,并且需要制冷机等外置设备,通常会占据整间实验室。LVEM5从根本上区别于传统电镜,尺寸较传统电镜缩小了90%,对放置环境无严格要求,无需任何外置冷却设备,可以安装用户所需的任意实验室或办公室桌面,是目前性价比较高的电子显微镜。


Schottky场发射电子枪:高亮度/高对比度

电子枪类型是决定电镜性能的重要参数。LVEM5采用特殊设计的倒置肖特基(Schottky)场发射电子枪,提供高亮度高相干的电子束。电子枪使用寿命可达2000小时以上。

传统TEM多采用100kV以上电子束加速电压,高能电子束不能区分轻材料中相近的密度和原子序数,对于轻元素样品(C、N、O样品,生物样品)难以获得好的对比度,影响图像质量。

LVEM5采用5kV低电压设计,低电压电子束对密度和原子序数有很高的灵敏度,对于小到0.005 g/cm3的密度差别仍能得到很好的图像对比度。例如,对20nm碳膜样品,5KV电压下比100KV电压下对比度提高10倍以上。而LVEM5的空间分辨率在低电压下仍能达到2nm。

未经染色的老鼠心脏切片在80kV透射电镜下得到的图像,与LVEM5下得到的图像。

LVEM5采用5kV低加速电压,图像具有更好的对比度

TEM-STEM-ED-SEM 四种成像模式

TEM模式

LVEM5是一款台式透射电子显微镜,同时也是一款低加速电压(5kV)透射电镜。同传统透射电镜(80-200kV)相比,增加了电子束与样品的相互作用,从而:

+ 提高了图像对比度

+ 无需重金属染色即可观察轻元素样品(如生物样品)

+ 避免染色造成的假象,观察样品真实结构

分辨率2nm,放大倍数 5000-202,000x,图像采集:2048 x 2048

添加TEM升级选件,分辨率提升至1.5nm,放大倍数 50万倍

SEM模式

扫描电镜(SEM)模式可用于观察任意固体样品。在SEM模式下,LVEM5采用4分割背散射探测器,提供多个观测角度。

普通扫描电镜在观察不导电样品时,需要对样品进行喷金、喷碳处理,以增加样品导电性。LVEM5的另一优点在于,无需喷金可直接观测不导电样品。

分辨率3nm,放大倍数 640x - 1,000,000x,图像采集:2048 x 2048

STEM模式

在扫描透射电子显微(STEM)模式下,电子束被聚焦到很小直径,在样品上进行扫描。可用于观察厚度较厚的样品或染色样品

ED模式

电子衍射(ED)可用于确定样品的晶体结构、结晶度、相组成

操作简单,换样快捷,成本低廉

LVEM5直观的用户界面、简便的控制台设计,使用户仅需很少的培训,即可轻松操作。让用户在使用时更加舒适。

不同于传统透射电镜每次更换样品后需要几十分钟的抽真空时间,LVEM5更换样品仅需3min,节省大量时间。

LVEM5**购置费用仅为传统电镜的1/3左右,且在一款仪器中集成了透射电镜与扫描电镜功能,真正的物超所值。LVEM5独特的设计优势,在使用中无需冷却水,无需专业实验室,维持成本低。

部分测试数据

TEM:碳纳米管

ED:ZnO单晶

STEM:聚乙烯单晶

SEM:水凝胶

应用案例

材料领域

生物领域

用户列表

LVEM5在全球范围已拥有麻省理工、加州大学、乔治亚理工、慕尼黑大学、曼彻斯特大学等50多个用户。优异的性能为LVEM5赢得了用户的一片赞誉。
